Guía definitiva para el reemplazo de juntas tóricas: Cómo lograr sellos sin fugas para 2026

Introducción: El papel fundamental de las juntas tóricas en el sellado

Aunque parecen simples, las juntas tóricas son las heroínas desconocidas de la maquinaria moderna. Definidas como juntas mecánicas en forma de rosquilla, una junta tórica se asienta en una ranura y se comprime durante el ensamblaje para crear un sello en la interfaz. Desde los grandes sistemas hidráulicos industriales hasta el grifo de la cocina, estos componentes garantizan la integridad, la eficiencia y la seguridad del sistema.

Sin embargo, incluso los sellos más robustos se degradan con el tiempo. DescuidarConsejos para el mantenimiento de juntas tóricasPuede provocar fugas catastróficas, riesgos ambientales y costosos tiempos de inactividad. Esta guía definitiva va más allá de los consejos superficiales y ofrece una profunda inmersión en los principios de ingeniería del sellado.Cómo reemplazar las juntas tóricascorrectamente, y los estándares críticos que rigen su selección y almacenamiento.

Reconociendo la necesidad: Señales de que su junta tórica necesita reemplazo

Identificar cuándo un sello ha llegado al final de su vida útil es el primer paso para prevenir fugas. Según el estándar de la industriaManual de juntas tóricas de Parker(ORD 5700), el análisis de fallas es crucial para prevenir la recurrencia. Busque estossignos de falla de la junta tórica:

·Juego de compresión:La junta tórica se aplana en los lados sometidos a carga, perdiendo su sección transversal redonda. Esta deformación permanente impide que el sello rebote para rellenar el hueco.

·Extrusión y mordisqueo:Los bordes del sello lucen desgastados, astillados o con flecos. Esto suele ocurrir en aplicaciones dinámicas de alta presión, donde la junta tórica se introduce a presión en el espacio libre.

·Endurecimiento (fragilización):El material se siente quebradizo o se agrieta cuando se dobla, a menudo debido a la exposición a altas temperaturas o a la degradación oxidativa.

·Ataque químico:La junta tórica se ve hinchada, ampollada o esponjosa. Esto indica que el material es incompatible con el fluido del sistema.

·Descompresión explosiva:En aplicaciones de gas a alta presión, es posible que se observen picaduras o hoyos en la superficie causados ​​por el gas atrapado dentro del elastómero que se expande rápidamente.

Antes de comenzar: lista de verificación definitiva para el reemplazo de juntas tóricas

La preparación marca la diferencia entre una reparación rápida y un sistema dañado. Siga este protocolo:

1.Despresurización y seguridad del sistema:Nunca intente realizar tareas de mantenimiento en un sistema presurizado. Bloquee/Etiquete (LOTO) las fuentes de alimentación y despresurice completamente los sistemas hidráulicos o neumáticos.

2.Identificación de la junta tórica antigua:No se base únicamente en la medición del anillo viejo, ya que podría estar estirado o comprimido. En su lugar, mida las dimensiones de la ranura o consulte el manual del equipo.

3.Herramientas y materiales:

oDe cara suaveJuego de ganzúas para juntas tóricas(latón o plástico) para evitar rayar las superficies metálicas.

oCalibradorPara una medición precisa.

oPaños sin pelusa.

oLubricante compatible (ver sección Instalación).

4.Área de trabajo:Asegúrese de que el entorno esté limpio. Incluso la arenilla microscópica puede dañar un sello de alta presión.

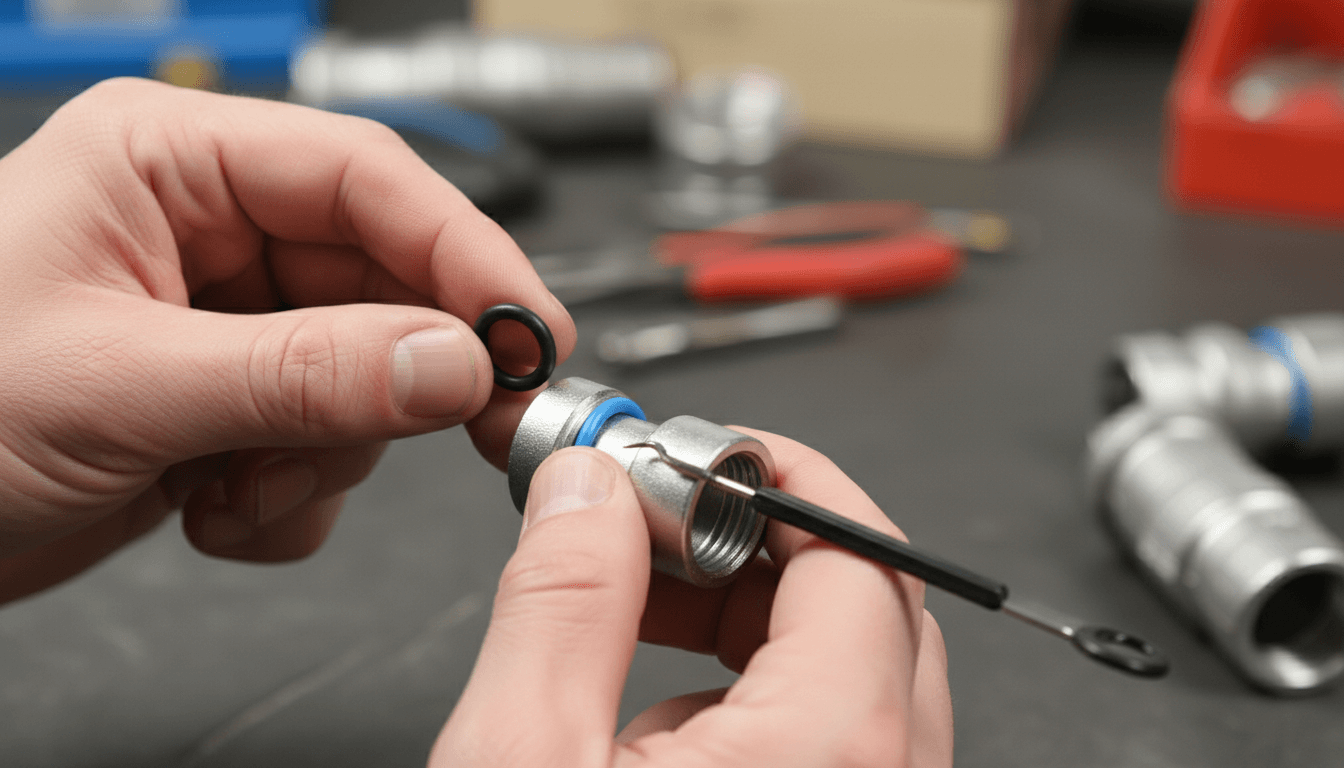

Guía paso a paso: Cómo quitar correctamente una junta tórica

Quitar una junta tórica requiere delicadeza. Una ranura rayada permite que el fluido se desvíe del sello, inutilizando incluso una junta tórica nueva.

1.Acceso a la Vivienda:Desmonte el componente con cuidado. Mantenga los sujetadores organizados.

2.Extraer el sello:Con la herramienta de punción antidaños, enganche la junta tórica y sáquela de la ranura. Evite usar destornilladores metálicos, ya que pueden dañar fácilmente el prensaestopas.

3.Inspeccione la ranura:Una vez retirado el anillo, limpie la ranura con un paño sin pelusa. Inspeccione si hay rebabas, corrosión o rayones. Si la ranura está dañada, es posible que sea necesario mecanizar o reemplazar la carcasa antes de instalar un nuevo sello.

Cómo elegir la junta tórica de repuesto perfecta: más allá del tamaño y el material

Un reemplazo exitoso depende deSelección del material de la junta tóricaytamaño correcto de la junta tóricaUsar un sello "suficientemente preciso" es una receta para el fracaso.

Talla y ajuste (norma AS568)

En los Estados Unidos, laNorma AS568(Estándar Aeroespacial) de la Sociedad de Ingenieros Automotrices (SAE) es la tabla de dimensionamiento universal. Una junta tórica se define por dos dimensiones:

·Diámetro interior (DI)

·Sección transversal (CS)(Espesor)

Asegúrese de medir el CS correctamente; una ligera variación (por ejemplo, 0,070" frente a 0,103") afecta significativamente la compresión.

Compatibilidad de materiales

Seleccione un material que resista su entorno operativo específico. Consulte los datos de las guías de compatibilidad química:

·Nitrilo (Buna-N/NBR):El caballo de batalla de la industria. Excelente resistencia a los aceites y combustibles derivados del petróleo. Poca resistencia al ozono, la luz ultravioleta y la intemperie.

·Vitón (FKM):Resistencia superior a altas temperaturas (hasta 204 °C/400 °F) y productos químicos agresivos. Ideal para motores y la industria aeroespacial.

·EPDM:Excepcional para agua caliente, vapor y líquidos de frenos.Advertencia crítica:El EPDM se degrada rápidamente si se expone a aceites o combustibles derivados del petróleo.

·Silicona:Ideal para temperaturas extremas (altas y bajas) y aplicaciones de grado alimenticio, pero tiene poca resistencia al desgarro y no se recomienda para sellado dinámico.

Durómetro (dureza)

Medida en la escala Shore A, la dureza determina la resistencia a la extrusión. Las juntas tóricas estándar suelen ser...70 durómetroPara sistemas de alta presión (>1500 PSI), actualice a90 durómetropara evitar que la junta tórica se extruya en el espacio libre.

Instalación impecable: técnicas para evitar errores comunes con las juntas tóricas

EsteGuía de instalación de juntas tóricasgarantiza que el sello seleccionado funcione según lo diseñado.

1.Limpieza a fondo:Los residuos son el enemigo. Limpie la ranura y las superficies de contacto con un disolvente compatible.

2.Lubricación de juntas tóricas:La instalación en seco provoca abrasión y torsión. Aplique una fina capa de lubricante.Crucial:El lubricante debe ser compatible con la junta tórica. Utilice grasa de silicona para EPDM y nitrilo, peronuncaUse grasa de silicona en las juntas tóricas de silicona (se disuelve lo que se parece).

3.Manejo:No deslice la junta tórica por el eje; esto provocaría un fallo en espiral. Estírela con cuidado, lo justo para que pase sobre roscas o resaltes. Si pasa sobre roscas afiladas, utilice una funda protectora o cinta adhesiva.

4.Asientos:Asegúrese de que la junta tórica se asiente de forma natural en la ranura, sin torceduras. Una junta tórica torcida provocará fugas inmediatamente.

Controles y solución de problemas posteriores al reemplazo: ¿Qué pasa si aún hay fugas?

Incluso con un sello nuevo, pueden surgir problemas. EficazSolución de problemas de juntas tóricasImplica una comprobación sistemática:

·Prueba visual de fugas:Presurice el sistema lentamente y verifique que no haya goteos.

·Prueba de burbujas de jabón:Para sistemas de gas, aplique una solución de agua jabonosa; las burbujas indican una fuga.

Problemas comunes posteriores a la instalación:

·Fuga inmediata:A menudo es causado por una junta tórica torcida, un tamaño incorrecto (CS demasiado pequeño) o un corte sufrido durante la instalación sobre roscas afiladas.

·Filtrando:Podría indicar una superficie de ranura dañada o una compresión insuficiente.

Prevención de fugas de juntas tóricasA largo plazo, es necesario abordar la causa raíz, no solo cambiar piezas. Si un sello falla repetidamente, evalúe si la temperatura o la presión de operación exceden los límites de diseño.

Prolongación de la vida útil de las juntas tóricas: prácticas recomendadas de mantenimiento y almacenamiento

El almacenamiento adecuado es vital. SegúnSAE ARP5316(Práctica recomendada aeroespacial), los elastómeros tienen una vida útil definida en función de sus propiedades materiales:

·15 años:Nitrilo (NBR), HNBR.

·Ilimitado:Silicona, Vitón (FKM), EPDM.

Guarde las piezas de repuesto en un lugar tranquilo (sin tensión ni colgando), lejos de la luz ultravioleta, el ozono (motores eléctricos) y el calor extremo. Para los sistemas en funcionamiento, establezca un programa de inspección regular para detectar...aplicaciones comunes de juntas tóricasfallos antes de que se vuelvan críticos.

Juntas tóricas en acción: Consideraciones de aplicación específicas

·Sistemas hidráulicos:La alta presión exige sellos de nitrilo o vitón de dureza 90. A menudo se requieren anillos de soporte para evitar la extrusión.

·Grifos y plomería:El EPDM es el estándar en este sector debido a su resistencia a las cloraminas y su flexibilidad en agua. El nitrilo estándar suele endurecerse en aplicaciones con agua caliente.

·Automotor:Los inyectores de combustible requieren Viton para resistir las mezclas de etanol y el calor del motor. El uso de caucho de uso general en estos casos provocará fugas de combustible peligrosas.

·Hidrolavadoras:El desmontaje frecuente de accesorios de conexión rápida requiere juntas tóricas duras (durómetro 90) para resistir la abrasión.

Cuándo llamar a un profesional: reemplazo de junta tórica por cuenta propia o por expertos

Aunque muchos reemplazos son fáciles de hacer uno mismo, tenga en cuenta sus limitaciones. Las bombas hidráulicas complejas, los cilindros de gas de alta presión o los componentes aeroespaciales suelen requerir herramientas especializadas y certificación. Si un montaje incorrecto supone un riesgo para la seguridad o podría anular la garantía, es obligatorio recurrir a un servicio profesional.

Preguntas frecuentes

¿Con qué frecuencia se deben reemplazar las juntas tóricas?

La frecuencia de reemplazo varía según la aplicación. En sistemas críticos de la industria aeroespacial o pesada, el reemplazo suele programarse según las horas o ciclos de funcionamiento. Para el mantenimiento general, reemplace las juntas tóricas cada vez que se desmonte el equipo o si la inspección revela aplanamiento (deformación por compresión) o grietas.

¿Cuáles son los materiales de junta tórica más comunes y sus usos?

Los "Tres Grandes" sonNitrilo (Buna-N)para uso general de aceite/combustible,EPDMpara agua/vapor/líquido de frenos, yVitón (FKM)Para altas temperaturas y productos químicos agresivos. Elegir el producto incorrecto es la causa más común de fallos químicos.

¿Puedo utilizar cualquier lubricante para las juntas tóricas?

No. Debe usar el lubricante adecuado para el material de la junta tórica. La vaselina daña el EPDM y el caucho natural. La grasa de silicona generalmente es segura para el nitrilo y el EPDM, pero dañará las juntas tóricas de silicona. En caso de duda, utilice el propio fluido del sistema (p. ej., fluido hidráulico) como lubricante.

¿Cómo mido una junta tórica para reemplazarla?

Utilice calibradores para medir laDiámetro interior (DI)y elSección transversal (CS)(espesor). No mida el diámetro exterior (OD) como referencia principal, ya que DI y CS son las dimensiones estándar que definen el sistema AS568.

¿Qué sucede si instalo una junta tórica de tamaño incorrecto?

Una junta tórica con una sección transversal demasiado delgada no se comprimirá lo suficiente para sellar, lo que provocará fugas inmediatas. Una junta tórica demasiado gruesa se comprimirá o extruirá, lo que provocará daños físicos prematuros. Una identificación incorrecta puede provocar que la junta se estire excesivamente (adelgazándola) o se deforme en la ranura.

¿Por qué las juntas tóricas fallan prematuramente?

Las fallas prematuras suelen deberse a una aplicación incorrecta: material inadecuado para el entorno químico, calor excesivo que provoca endurecimiento o alta presión que provoca extrusión. Las malas prácticas de instalación, como mellar el sello o no lubricar, también causan fallas prematuras.

¿Qué herramientas son esenciales para el reemplazo de juntas tóricas?

Necesitará un juego de ganzúas que no deje marcas (de plástico o latón) para quitar los sellos viejos sin rayar la ranura de metal, calibradores para medir el tamaño, trapos que no dejen pelusa y el lubricante correcto.

¿Cómo puedo evitar fugas de juntas tóricas después de reemplazarlas?

Asegúrese de que la ranura esté perfectamente limpia y libre de rayones. Lubrique adecuadamente la nueva junta tórica, no la tuerza durante la instalación y verifique dos veces que esté utilizando el tamaño y el material correctos para la presión y el fluido específicos.
