उन्नत बैक-अप रिंग सामग्री: अत्यधिक तापमान वाले वातावरण के लिए पीटीएफई से भी बेहतर

उच्च दाब, उच्च तापमान (HPHT) सीलिंग की दुनिया में,बैक अप छल्लेयह एक गुमनाम नायक है जो विनाशकारी विफलताओं को रोकता है। हालांकि शुद्ध पीटीएफई लंबे समय से उद्योग का मानक रहा है, तेल और गैस तथा एयरोस्पेस जैसे आधुनिक औद्योगिक अनुप्रयोगों में फ्लोरोपॉलिमर की भौतिक सीमाओं से परे दबाव और तापमान बढ़ रहे हैं।पॉलीपैक इंडस्ट्रियल टेक्नोलॉजी कंपनी लिमिटेडहमने उच्च मापांक वाले थर्मोप्लास्टिक की ओर एक महत्वपूर्ण बदलाव देखा है, जिन्हें रेंगने का प्रतिरोध करने के लिए डिज़ाइन किया गया है, जहां मानक सामग्री विफल हो जाती है।

यह गाइड तुलना करती हैपीईके बनाम पीटीएफई बैकअप रिंगऔर सही चयन के लिए आवश्यक इंजीनियरिंग डेटा की रूपरेखा प्रस्तुत करता है।एचपीएचटी सीलिंग समाधान2026 और उसके बाद के लिए।

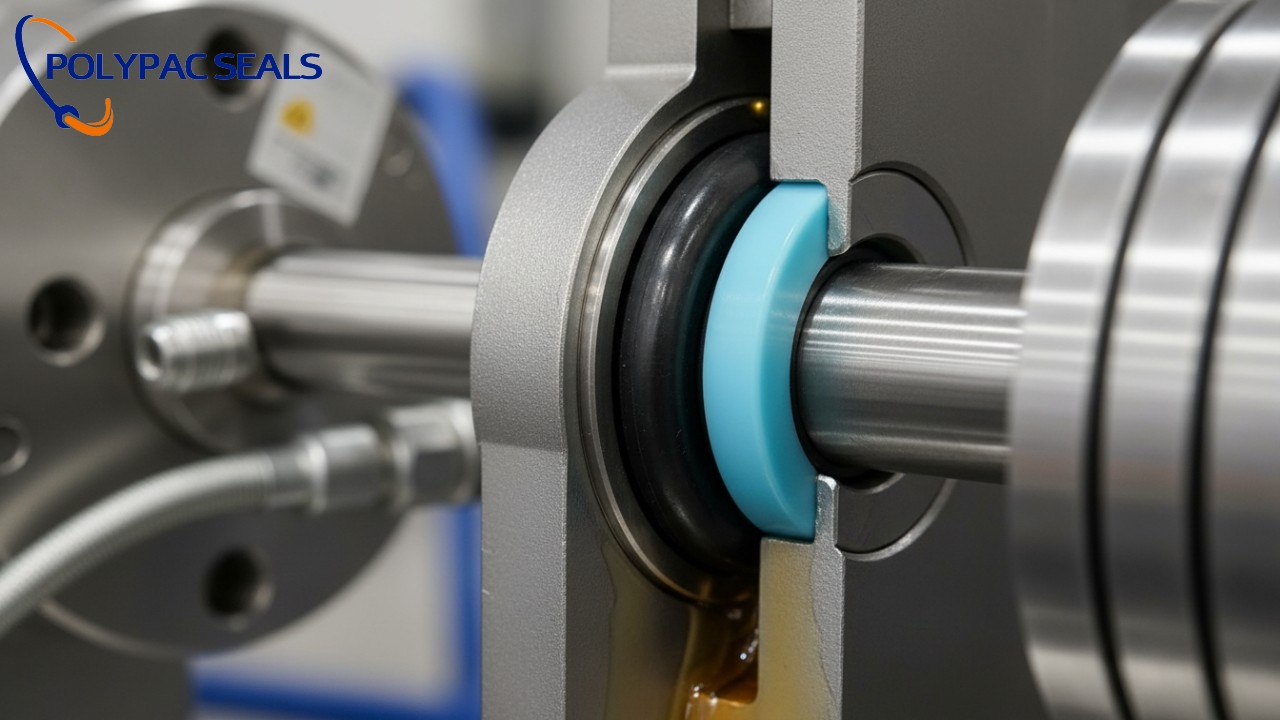

बैकअप ओ-रिंग क्या है, और यह इतना महत्वपूर्ण क्यों है?

बैकअप रिंग एक कठोर, गैर-सील करने वाली रिंग होती है जिसे ओ-रिंग और एक्सट्रूज़न गैप के बीच स्थापित किया जाता है ताकि उच्च दबाव में नरम सील को क्लीयरेंस स्पेस में बहने से रोका जा सके।

यह एक यांत्रिक अवरोधक के रूप में कार्य करता है। तरल सील प्रदान करने वाले इलास्टोमेरिक ओ-रिंग के विपरीत, बैकअप रिंग का एकमात्र उद्देश्य प्रभावी एक्सट्रूज़न गैप को कम करना है। इस सपोर्ट के बिना, 1,500 PSI (कठोरता के आधार पर) से अधिक दबाव के अधीन ओ-रिंग हार्डवेयर क्लीयरेंस में प्लास्टिक रूप से विकृत हो जाएगा, जिससे "निबलिंग" या पूरी तरह से फट जाना हो सकता है।

मूलभूत प्रकार्य:

• एंटी-एक्सट्रूज़न:यह भौतिक रूप से ओ-रिंग को क्लीयरेंस गैप में प्रवेश करने से रोकता है।
• दबाव रेटिंग विस्तार:यह मानक ओ-रिंग को 5,000 पीएसआई से अधिक दबाव पर कार्य करने की अनुमति देता है।
• आकार बनाए रखना:दबाव में अचानक वृद्धि के दौरान सील की ज्यामिति को बनाए रखता है।

पीटीएफई की सीमा: अत्यधिक गर्मी में मानक सामग्री विफल क्यों हो जाती है?

उच्च तापीय विस्तार गुणांक के साथ-साथ "शीत प्रवाह" नामक घटना के कारण मानक शुद्ध पीटीएफई अत्यधिक कठोर वातावरण में विफल हो जाता है, जिसमें सामग्री भार के तहत स्थायी रूप से विकृत हो जाती है।

हालांकि पीटीएफई रासायनिक रूप से निष्क्रिय है और इसमें घर्षण कम होता है, लेकिन गर्मी के साथ इसके यांत्रिक गुण तेजी से खराब हो जाते हैं। इंजीनियरों को इस पर बारीकी से ध्यान देना चाहिए।भरे हुए पीटीएफई सामग्री के गुण250°F (121°C) से अधिक तापमान वाले वातावरण के लिए डिज़ाइन करते समय, ओस्सिला के सामग्री डेटा के अनुसार, PTFE की तन्यता शक्ति लगभग 25-35 MPa होती है, जबकि PEEK जैसे अधिक मजबूत विकल्प 90-100 MPa तक सहन कर सकते हैं। इसके अलावा, PTFE का तापीय विस्तार गैर-रैखिक और तीव्र होता है, जिससे अक्सर रिंग खांचे की क्षमता से अधिक फैल जाती है, जिसके परिणामस्वरूप बंधन या अपरूपण हो सकता है।

पीटीएफई की विफलता के तरीके:

1. रेंगना (शीत प्रवाह):लगातार दबाव में, पीटीएफई अपने गलनांक से भी कम तापमान पर धीरे-धीरे एक्सट्रूज़न गैप में रिसने लगता है।
2. थर्मल विस्तार:पीटीएफई स्टील की तुलना में लगभग 10 गुना अधिक फैलता है, जिससे खांचे भरने का प्रतिशत बदल जाता है।
3. कतरन विफलता:गतिशील अनुप्रयोगों में, नरम पीटीएफई टूटकर अलग हो सकता है, जिससे हाइड्रोलिक द्रव दूषित हो सकता है।

पीटीएफई से परे: 2026 और उसके बाद के अनुप्रयोगों के लिए शीर्ष उन्नत सामग्रियां

एचपीएचटी अनुप्रयोगों के लिए, इंजीनियर पीईईके और पॉलीइमाइड की ओर रुख कर रहे हैं, जो 500°F+ (260°C+) तक बेहतर संपीड़न मापांक और थर्मल स्थिरता प्रदान करते हैं।

गहरे कुओं की खुदाई या एयरोस्पेस हाइड्रोलिक्स के विनाशकारी बलों का सामना करने के लिए,उच्च तापमान वाले एंटी-एक्सट्रूज़न रिंगउन्हें अपनी कठोरता बनाए रखनी चाहिए।पॉलीपैकहम मानक पीटीएफई और उच्च-प्रदर्शन थर्मोप्लास्टिक्स के बीच के अंतर को पाटने के लिए कांस्य-भरे पीटीएफई और कार्बन-भरे पीटीएफई सहित कई प्रकार की भरी हुई सामग्रियों का उपयोग करते हैं।

1. पीक (पॉलीथरईथरकेटोन)

उच्च दाब पर एक्सट्रूज़न रोधी गुणों के लिए PEEK सर्वोपरि है। यह उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है और इसका गलनांक लगभग 343°C होता है। यह कठोर (शोर डी 85) होता है और PTFE की तुलना में रेंगने की प्रक्रिया को काफी बेहतर ढंग से रोकता है।

• इसके लिए सर्वश्रेष्ठ:दबाव >5,000 पीएसआई और तापमान >300°F।
• अदला - बदली:कठोरता के कारण बंद खांचों में स्थापना करना मुश्किल हो जाता है।

2. पॉलीइमाइड (जैसे, वेस्पेल®)

पॉलीइमाइड को सबसे कठिन परिस्थितियों के लिए ही बनाया गया है। अमेरिकन फ्लेक्सिबल के अनुसार, पॉलीइमाइड 500°F (260°C) तक के निरंतर तापमान और 900°F तक के उतार-चढ़ाव को सहन कर सकता है, जो किसी भी अन्य पॉलिमर की तुलना में सबसे अधिक क्रीप प्रतिरोध प्रदान करता है।

• इसके लिए सर्वश्रेष्ठ:अत्यधिक ताप और क्रायोजेनिक अनुप्रयोग।
• अदला - बदली:उच्च लागत और भंगुर प्रकृति।

3. भरा हुआ पीटीएफई (ग्लास/कार्बन/कांस्य)

पॉलीपैकहम इन मिश्रणों में विशेषज्ञता रखते हैं। PTFE में ग्लास फाइबर या कांस्य जैसे फिलर्स मिलाकर, हम इसकी संपीडन शक्ति बढ़ाते हैं और घर्षण को कम करते हैं, साथ ही मूल पॉलिमर के कम घर्षण वाले कुछ लाभों को भी बनाए रखते हैं।

• इसके लिए सर्वश्रेष्ठ:ऐसे मध्यवर्ती दबाव जहां पीईईके या तो बहुत महंगा होता है या बहुत कठोर होता है।

ज्यामिति का अभियांत्रिकी: स्कार्फ, सर्पिल या ठोस?

बैकअप रिंग की ज्यामिति—ठोस, स्कार्फ कट या सर्पिल—का चयन सामग्री की कठोरता और स्थापना विधि के आधार पर किया जाना चाहिए।

लचीले PTFE से कठोर PEEK की ओर बढ़ने पर, पिस्टन पर या बोर में रिंग को खींचने की क्षमता समाप्त हो जाती है। एक ठोस PEEK रिंग को नुकसान पहुंचाए बिना मानक बंद खांचे में स्थापित नहीं किया जा सकता है।

ज्यामिति चयन मार्गदर्शिका:

• ठोस (बिना काटा हुआ):यह सर्वोत्तम एक्सट्रूज़न प्रतिरोध प्रदान करता है।अवश्यइसका उपयोग स्प्लिट हार्डवेयर (दो-टुकड़ा ग्लैंड) या ओपन ग्रूव के साथ किया जा सकता है।
• स्कार्फ की कटिंग (तिरछी कटिंग):पीईईके के लिए उद्योग मानक। एक कोणीय कट (आमतौर पर 30° या 45°) रिंग को इंस्टॉलेशन के लिए थोड़ा खोलने की अनुमति देता है। यह कोण सुनिश्चित करता है कि इंस्टॉलेशन के बाद गैप प्रभावी ढंग से भर जाए।
• सर्पिल (आकारबद्ध):आमतौर पर पीटीएफई के साथ प्रयोग किया जाता है। यह एक चपटी कुंडली (2 घुमाव) जैसा दिखता है। यह तापमान में बड़े उतार-चढ़ाव की भरपाई के लिए उत्कृष्ट है, लेकिन कठोर प्लास्टिक से इसे बनाना मुश्किल है।

विशेषज्ञों के सुझाव: एचपीएचटी सिस्टम में विफलता को रोकना

सील की विफलता को रोकने के लिए, आपको "ई-गैप" (एक्सट्रूज़न गैप) की सटीक गणना करनी होगी, यह सुनिश्चित करते हुए कि यह अधिकतम सिस्टम दबाव पर सामग्री की सीमाओं के भीतर रहे।

ओ-रिंग एक्सट्रूज़न गैप गणनायह बेहद महत्वपूर्ण है। ई-गैप केवल स्थिर क्लीयरेंस नहीं है; इसमें दबाव के कारण सिलेंडर की दीवार का खिंचाव और हार्डवेयर की सहनशीलता का संचय भी शामिल है। SKF के अनुसार, सिस्टम का दबाव बढ़ने पर अधिकतम अनुमेय एक्सट्रूज़न गैप कम हो जाता है। उदाहरण के लिए, 5,000 PSI पर, एक PEEK रिंग 0.005" के गैप को सहन कर सकती है, जबकि PTFE 0.002" पर विफल हो जाएगी।

स्थापना के सर्वोत्तम तरीके:

1. सतह खत्म:पीईईके जैसी कठोर सामग्री में घिसावट की गुंजाइश कम होती है। घिसावट से बचने के लिए धातु की सतहों को चिकना (8-16 आरएमएस) रखें।
2. स्थिति निर्धारण:बैकअप रिंग को हमेशा ओ-रिंग के कम दबाव वाले हिस्से पर लगाएं। द्विदिशात्मक दबाव के लिए, दो बैकअप रिंग का उपयोग करें (प्रत्येक तरफ एक)।
3. तापीय वृद्धि:विस्तार की गणना करें। यदि पॉलीइमाइड रिंग स्टील ग्लैंड की तुलना में अधिक तेजी से फैलती है, तो यह सिस्टम को जाम कर सकती है।

निष्कर्ष और कार्रवाई का आह्वान

जैसे-जैसे औद्योगिक क्षेत्र गहराई, दबाव और ताप की सीमाओं को आगे बढ़ा रहे हैं, मानक PTFE बैकअप रिंगों पर निर्भर रहना जोखिम भरा है। PEEK और फिल्ड थर्मोप्लास्टिक्स जैसी उन्नत सामग्रियों का उपयोग करने से यह सुनिश्चित होता है कि आपकी सीलें सबसे कठिन परिस्थितियों में भी सुरक्षित रहें, जिससे महंगे डाउनटाइम से बचा जा सके। 10,000 वर्ग मीटर से अधिक उत्पादन स्थान और विशेष परीक्षण उपकरणों के साथ,पॉलीपैक इंडस्ट्रियल टेक्नोलॉजी कंपनी लिमिटेडकस्टम एचपीएचटी सीलिंग समाधानों के इंजीनियरिंग में आपका भागीदार है।

अपनी विशिष्ट आवश्यकताओं पर चर्चा करने और सामग्री संबंधी परामर्श का अनुरोध करने के लिए आज ही हमसे संपर्क करें।
