पीटीएफई ऑयल सील: 2026 के लिए उच्च-प्रदर्शन सीलिंग की निश्चित मार्गदर्शिका

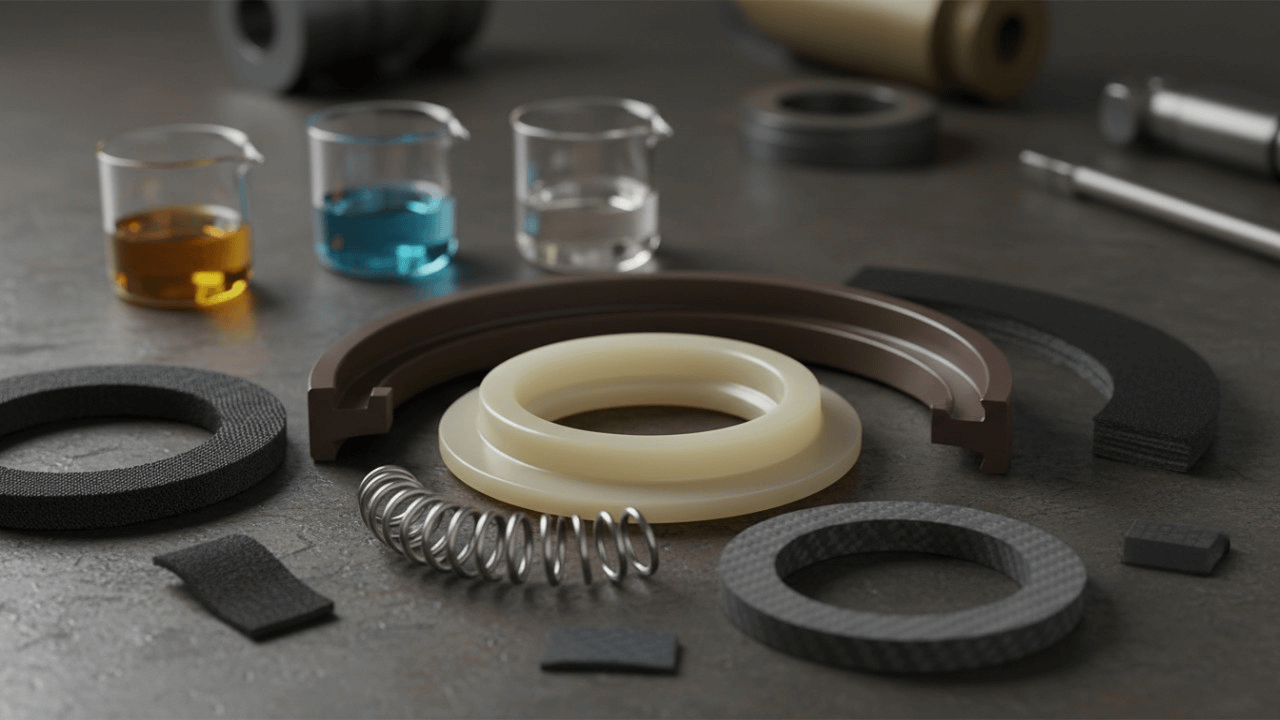

पीटीएफई ऑयल सील क्या है?

एपीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) ऑयल सीलयह एक उच्च-प्रदर्शन वाला रोटरी सीलिंग घटक है जिसे विशेष रूप से ऐसे अनुप्रयोगों में स्नेहक रिसाव को रोकने और संदूषकों को बाहर रखने के लिए डिज़ाइन किया गया है जहां चरम स्थितियां मानक रबर सील को अप्रभावी बना देती हैं। पारंपरिक इलास्टोमर्स के विपरीत, ये सील एक कठोर, फ्लोरोपॉलिमर लिप का उपयोग करती हैं जो असाधारण रूप से कम घर्षण और रासायनिक निष्क्रियता प्रदान करती है।

जबकि पारंपरिकरोटरी शाफ्ट सील सामग्रीएनबीआर या एफकेएम जैसी सीलें लोच पर निर्भर करती हैं, जबकि पीटीएफई शाफ्ट के साथ सील बनाए रखने के लिए व्यापक संपर्क क्षेत्र और मेमोरी प्रभाव का उपयोग करती है। संरचनात्मक अंतर के कारण ये सीलें ऐसे वातावरण में भी काम कर सकती हैं जो मानक सीलों को नष्ट कर देते हैं, जैसे कि शुष्क परिचालन की स्थिति या आक्रामक सॉल्वैंट्स के संपर्क में आना। 2026 तक उद्योगों द्वारा उच्च दक्षता और लंबे सेवा अंतराल की मांग को देखते हुए, पीटीएफई को अपनाने से बिजली की हानि कम होगी और मशीनरी का जीवनकाल बढ़ेगा।

मुख्य बिंदु: पीटीएफई ऑयल सील के लिए त्वरित गाइड

·भौतिक श्रेष्ठता:यह सामान्य रबर की तुलना में अद्वितीय रासायनिक और तापीय प्रतिरोध प्रदान करता है।

·क्षमता:काफी कम घर्षण गुणांक (~0.05–0.2) शुष्क संचालन को सक्षम बनाता है और ऊर्जा हानि को कम करता है।

·स्थायित्व:घर्षणकारी माध्यमों के प्रति उत्कृष्ट घिसाव प्रतिरोध के कारण परिचालन जीवनकाल में वृद्धि।

·बहुमुखी प्रतिभा:ऑटोमोटिव, एयरोस्पेस और रासायनिक प्रसंस्करण क्षेत्रों के लिए महत्वपूर्ण।

·स्थापना आवश्यकताएँ:इसके लिए विशेष उपकरणों और "सेटिंग-इन" प्रक्रिया की आवश्यकता होती है; इसे लचीली रबर सील की तरह स्थापित नहीं किया जा सकता है।

पीटीएफई ऑयल सील के श्रेष्ठ गुणों का अनावरण

पीटीएफई लिप सील के फायदेयह गुण पदार्थ की अद्वितीय आणविक संरचना से उत्पन्न होता है, जो सबसे कठिन औद्योगिक परिस्थितियों से सुरक्षा प्रदान करता है।

·असाधारण रासायनिक प्रतिरोध:पीटीएफई लगभग सभी औद्योगिक रसायनों, अम्लों, क्षारों और विलायकों (पीएच 0-14) के प्रति रासायनिक रूप से निष्क्रिय है, जो इसे आक्रामक माध्यमों के लिए सर्वोत्तम मानक बनाता है।

·विस्तृत तापमान रेंज:यह क्रायोजेनिक तापमान (-200°C) से लेकर तक स्थिर प्रदर्शन बनाए रखता है।260° सेल्सियस (500° फारेनहाइट)यह क्षमता इसके लिए अत्यंत महत्वपूर्ण है।उच्च तापमान वाले पीटीएफई सीलआधुनिक दहन इंजनों और औद्योगिक भट्टियों में उपयोग किया जाता है।

·अति निम्न घर्षण:0.05 जितना कम गतिशील घर्षण गुणांक होने के कारण, पीटीएफई गर्मी उत्पादन और बिजली की खपत को कम करता है, जो इलेक्ट्रिक वाहन (ईवी) ड्राइवट्रेन के लिए एक महत्वपूर्ण कारक है।

·उच्च दबाव क्षमता:फिलर्स से मजबूत किए जाने पर, ये सील बिना सहारे वाले इलास्टोमर लिप्स की तुलना में काफी अधिक दबाव अंतर को सहन कर सकती हैं।

·गैर-वृद्धावस्था और यूवी प्रतिरोधी:रबर के विपरीत, जो यूवी किरणों या ओजोन के संपर्क में आने पर फट जाता है, पीटीएफई समय के साथ खराब नहीं होता, कठोर नहीं होता या भंगुर नहीं होता है।

पीटीएफई ऑयल सील बनाम पारंपरिक इलास्टोमर सील: एक तुलनात्मक विश्लेषण

सही सील का चुनाव करने के लिए अक्सर निम्नलिखित के बीच सीधी तुलना करना आवश्यक होता है:पीटीएफई सील की रासायनिक अनुकूलताऔर नाइट्राइल (एनबीआर) या फ्लोरोइलास्टोमर्स (एफकेएम) जैसे इलास्टोमर्स की सीमाएं।

2025 के उद्योग आंकड़ों के अनुसार, जहां इलास्टोमर स्थिर या कम तनाव वाले वातावरण में अच्छा प्रदर्शन करते हैं, वहीं पीटीएफई गतिशील, उच्च तनाव वाले अनुप्रयोगों में अग्रणी है।

·रासायनिक अनुकूलता:

हेपीटीएफई:लगभग सभी तरल पदार्थों के प्रति सार्वभौमिक प्रतिरोध।

हेइलास्टोमर्स:विशिष्ट (उदाहरण के लिए, एनबीआर ओजोन के साथ विफल हो जाता है; एफकेएम कीटोन के साथ विफल हो जाता है)।

·तापमान की रेंज:

हेपीटीएफई:यह अत्यधिक तापमान (-200°C से +260°C) को सहन कर सकता है।

हेइलास्टोमर्स:संकीर्ण सीमाएँ (एनबीआर अधिकतम ~120°C; एफकेएम अधिकतम ~200°C)।

·घर्षण और टूट-फूट:

हेपीटीएफई:स्व-चिकनाई गुणों के कारण लंबे समय तक शुष्क संचालन संभव होता है और शाफ्ट का घिसाव कम होता है।

हेइलास्टोमर्स:उच्च घर्षण (गुणांक 0.2-0.6) से ऊष्मा का संचय होता है और निरंतर स्नेहन की आवश्यकता होती है।

·शाफ्ट सतह की आवश्यकताएँ:

हेपीटीएफई:सही ढंग से कार्य करने के लिए शाफ्ट की सतह अधिक कठोर और चिकनी होनी चाहिए (आमतौर पर Ra 0.2–0.4 µm)।

हेइलास्टोमर्स:खुरदरी सतहों और शाफ्ट की खामियों के प्रति अधिक सहनशील।

·लागत और निवेश पर लाभ:

हेपीटीएफई:प्रारंभिक लागत अधिक होने के बावजूद, कम डाउनटाइम के कारण महत्वपूर्ण अनुप्रयोगों में बेहतर रिटर्न ऑन इन्वेस्टमेंट (आरओआई) मिलता है।

हेइलास्टोमर्स:प्रारंभिक लागत कम, लेकिन कठोर परिस्थितियों में प्रतिस्थापन की आवृत्ति अधिक।

पीटीएफई ऑयल सील के प्रकार और डिज़ाइन

इंजीनियर घूर्णन की दिशा और सील किए जाने वाले माध्यम की प्रकृति के आधार पर विशिष्ट डिजाइन का चयन करते हैं।

1.एकल होंठ सील:एक दिशा में स्नेहक को बनाए रखने या धूल को बाहर निकालने के लिए मानक डिजाइन।

2.डबल लिप सील्स:इसमें पानी या धूल-मिट्टी जैसे बाहरी दूषित पदार्थों को बेहतर ढंग से बाहर रखने के लिए एक द्वितीयक डस्ट लिप दी गई है।

3.दो विपरीत होंठ:इसे दो अलग-अलग माध्यमों (जैसे, तेल और शीतलक) को अलग करने या दोनों दिशाओं से दबाव को सील करने के लिए डिज़ाइन किया गया है।

4.एकीकृत डिजाइन:यह पीटीएफई सील को धातु के आवरण या घिसावट रोधी स्लीव के साथ जोड़ता है, जिससे संयोजन प्रक्रिया सरल हो जाती है।

5.भरे हुए पीटीएफई कंपोजिट:शुद्ध पीटीएफई अक्सर उच्च भार वाले अनुप्रयोगों के लिए बहुत नरम होता है। निर्माता इसके गुणों को बढ़ाने के लिए इसमें फिलर मिलाते हैं:

हेकार्बन/ग्रेफाइट:घिसाव प्रतिरोध और तापीय चालकता में सुधार करता है।

हेग्लास फाइबर:यह "क्रीप" (भार के तहत विरूपण) के प्रति प्रतिरोध को बढ़ाता है।

हेकांस्य:उच्च दबाव वाले अनुप्रयोगों के लिए कठोरता बढ़ाता है।

विभिन्न उद्योगों में पीटीएफई ऑयल सील के महत्वपूर्ण अनुप्रयोग

2025 तक, पीटीएफई सील के वैश्विक बाजार का मूल्य 2.6 बिलियन डॉलर से अधिक होगा, जो शून्य-विफलता विश्वसनीयता की आवश्यकता वाले क्षेत्रों में मांग से प्रेरित है।

·ऑटोमोटिव:क्रैंकशाफ्ट, कैमशाफ्ट और ट्रांसमिशन सिस्टम के लिए यह आवश्यक है, विशेष रूप से इलेक्ट्रिक वाहनों में जहां उच्च आरपीएम से काफी गर्मी उत्पन्न होती है।

·औद्योगिक मशीनरी:इसका उपयोग स्क्रू कंप्रेसर, मिक्सर और रोबोटिक गियरबॉक्स में किया जाता है जहां रखरखाव के लिए पहुंचना मुश्किल होता है।

·एयरोस्पेस:लैंडिंग गियर स्ट्रट्स और टर्बाइन इंजन के पुर्जे हल्के वजन और गैर-ज्वलनशील गुणों के कारण पीटीएफई पर निर्भर करते हैं।

·रासायनिक प्रसंस्करण:आक्रामक अम्लों को संभालने वाले रिएक्टर और एजिटेटर सील की भयावह विफलता को रोकने के लिए पीटीएफई का उपयोग करते हैं।

·खाद्य एवं औषधि:एफडीए-अनुरूप पीटीएफई ग्रेड मिक्सर और कन्वेयर के लिए गैर-संदूषणकारी सीलिंग प्रदान करते हैं।

सही पीटीएफई ऑयल सील का चयन: मुख्य बातें

चयन केवल आकार के बारे में नहीं है; इसमें मिलान करना भी शामिल है।रोटरी शाफ्ट सील सामग्रीपरिचालन वातावरण के लिए।

·परिचालन लागत वातावरण:सटीक रासायनिक माध्यम, तापमान शिखर और सिस्टम दबाव को परिभाषित करें।

·शाफ्ट की सतह की फिनिश:सुनिश्चित करें कि शाफ्ट को कठोर किया गया हो (कम से कम 45 एचआरसी अनुशंसित) और पीटीएफई के लिए आवश्यक विशिष्ट खुरदरेपन तक पीसा गया हो।

·सील डिजाइन और प्रोफाइल:यदि पर्यावरण में मौजूद धूल एक बड़ी चिंता का विषय है, तो दोहरे किनारे वाले डिजाइन का उपयोग करें।

·सामग्री की संरचना:रेंगने से बचाव के लिए ग्लास-फिल्ड या शुष्क-संचालन अनुप्रयोगों के लिए कार्बन-फिल्ड का चयन करें।

·स्थापना स्थल:पीटीएफई सील के लिए अक्सर रबर सील की तुलना में अलग हाउसिंग टॉलरेंस की आवश्यकता होती है; आयामों को ध्यानपूर्वक सत्यापित करें।

स्थापना में महारत: पीटीएफई ऑयल सील के लिए तकनीकें

गलत तरीके से इंस्टॉलेशन करना समय से पहले विफलता का प्रमुख कारण है। रबर के विपरीत, पीटीएफई में "प्लास्टिक मेमोरी" होती है और यह लोचदार नहीं होता है।

1.तैयारी ही सफलता की कुंजी है:शाफ्ट पर किसी भी प्रकार की खरोंच, खुरदरापन या घुमावदार मशीनिंग के निशान नहीं होने चाहिए जिनसे तेल बाहर निकल सकता हो।

2.इंस्टॉलेशन कोन का उपयोग करें:आपअवश्यशाफ्ट को नुकसान पहुंचाए बिना पीटीएफई लिप को शाफ्ट पर फैलाने के लिए टेपर्ड इंस्टॉलेशन स्लीव (कोन) का उपयोग करें। इसे कभी भी नुकीले कीवे पर न धकेलें।

3.शुष्क स्थापना:कई मामलों में, पीटीएफई सील लगाई जानी चाहिए।सूखा(ग्रीस के बिना) शाफ्ट पर ट्रांसफर फिल्म बनने दें। निर्माता के निर्देशों की जाँच करें।

4.घर में व्यवस्थित होने की प्रक्रिया:पीटीएफई सील को कुछ समय तक इस्तेमाल करने की आवश्यकता होती है। शुरुआती कुछ मिनटों तक इनमें हल्का रिसाव हो सकता है, जब तक कि किनारा गर्म होकर शाफ्ट की आकृति के अनुरूप न हो जाए।

5.संकेंद्रता:यह सुनिश्चित करें कि सील हाउसिंग और शाफ्ट पूरी तरह से संरेखित हों; पीटीएफई रबर की तुलना में संरेखण में गड़बड़ी को कम सहन करता है।

पीटीएफई ऑयल सील से जुड़ी आम समस्याओं का निवारण

विफलता के कारणों का शीघ्र निदान करने से सिस्टम को होने वाले महंगे नुकसान से बचा जा सकता है।

·समय से पहले रिसाव:अक्सर हैंडलिंग के दौरान होने वाली क्षति (किनारे पर खरोंच) या बिना कोन के इंस्टॉलेशन के कारण ऐसा होता है।

·तेजी से घिसाव:आमतौर पर यह शाफ्ट की सतह के बहुत खुरदरे या नरम होने का संकेत देता है, जो सील के खिलाफ फाइल की तरह काम करता है।

·चीखने जैसी आवाज:इससे पता चलता है कि (यदि इसे ड्राई रन के लिए डिज़ाइन नहीं किया गया है) लुब्रिकेशन की कमी है या चुने गए फिलर के लिए शाफ्ट की गति अत्यधिक है।

·सील विरूपण:यदि हाउसिंग की फिटिंग बहुत टाइट हो तो अत्यधिक दबाव या थर्मल विस्तार के कारण ऐसा होता है।

पीटीएफई ऑयल सील की देखभाल करके उनकी लंबी आयु सुनिश्चित करना

·नियमित निरीक्षण:रिसाव की जांच करें, जो उपयोगी जीवन के अंत का संकेत हो सकता है।

·सिस्टम सफ़ाई:पीटीएफई मजबूत होता है, लेकिन तेल में मौजूद घर्षणकारी कण शाफ्ट को खराब कर सकते हैं। तेल को फिल्टर करते रहें।

·शाफ्ट की स्थिति:सील बदलते समय, हमेशा शाफ्ट ग्रूव की जांच करें। यदि ग्रूव घिस गया है, तो रिपेयर स्लीव का उपयोग करें या शाफ्ट को मशीन से ठीक करें।

·उचित भंडारण:सीलों को यूवी-सुरक्षित बैग में सपाट करके रखें। पीटीएफई पर जंग नहीं लगता, जबकि धातु का आवरण खराब हो सकता है।

सीलिंग का भविष्य: 2026 और उसके बाद के लिए पीटीएफई नवाचार

शोध से पता चलता है कि तकनीकी प्रगति के कारण पीटीएफई सील बाजार 2034 तक 5.5% की सीएजीआर से बढ़ेगा।

·उन्नत सामग्री कंपोजिट:नए "नैनोकंपोजिट" पीटीएफई मिश्रण विकसित किए जा रहे हैं जो वर्तमान कार्बन-भरे ग्रेड की तुलना में 50% बेहतर घिसाव प्रतिरोध प्रदान करते हैं।

·स्मार्ट सील्स:सील हाउसिंग के भीतर आईओटी माइक्रो-सेंसर का एकीकरण तापमान और लिप वियर की वास्तविक समय में निगरानी करने में सक्षम बनाता है, जिससे पूर्वानुमानित रखरखाव संभव हो पाता है।

·सतत विनिर्माण:कार्बन फुटप्रिंट को कम करने के लिए पीटीएफई स्क्रैप की क्लोज्ड-लूप रीसाइक्लिंग और पर्यावरण के अनुकूल उत्पादन विधियों की ओर बदलाव।

·लघुकरण:उपकरणों के आकार में कमी आने के साथ, माइक्रो-मोल्डेड पीटीएफई सील मेडिकल रोबोटिक्स और ड्रोन के लिए आवश्यक होती जा रही हैं।

पीटीएफई ऑयल सील के सर्वोत्तम प्रदर्शन के लिए विशेषज्ञों के सुझाव

·सटीक स्थापना सर्वोपरि है:सबसे आम गलती गंदी उंगलियों से सीलिंग लिप को छूना या उस पर ज़ोर लगाना है। इसे एक सटीक उपकरण की तरह संभालें।

·टकराव का सम्मान करें:सिस्टम पर तुरंत अधिकतम भार न डालें। सील को स्वयं ऊष्मा उत्पन्न करने और ठीक से बैठने दें।

·सतह की फिनिशिंग पर कोई समझौता नहीं किया जा सकता:यदि आप खुरदरी सतह वाली शाफ्ट का उपयोग करते हैं, तो सील कुछ ही घंटों में खराब हो जाएगी। Ra 0.2–0.4 µm मानक का पालन करें।

·निर्माता से परामर्श लें:10,000 आरपीएम या 20 बार से अधिक दबाव वाले अनुप्रयोगों के लिए, मानक कैटलॉग आइटम विफल हो सकते हैं। इसके लिए विशेष रूप से इंजीनियर की गई ज्यामिति की आवश्यकता होती है।
