사양서 그 이상: 고속 회전식 씰 고장 발생 전 예측 방법

10,000~20,000RPM을 초과하는 고속 회전 환경에서 씰 파손은 드물게 발생하는 예상치 못한 사건입니다. 이는 시간이 지남에 따라 폴리머에 작용하는 물리적 마찰로 인해 필연적으로 발생하는 현상입니다. 그러나 너무 많은 엔지니어들이 2026년 기계의 역동적인 현실을 고려하지 못한 정적인 "압력-속도"(PV) 차트에 의존하고 있습니다. 사후 교체 방식에서 벗어나 사전 예방적인 접근 방식으로 전환함으로써 이러한 문제를 해결할 수 있습니다.예측형 씰 유지보수누출이 발생하기 수백 시간 전에 고장의 열적 및 진동적 징후를 파악할 수 있습니다.

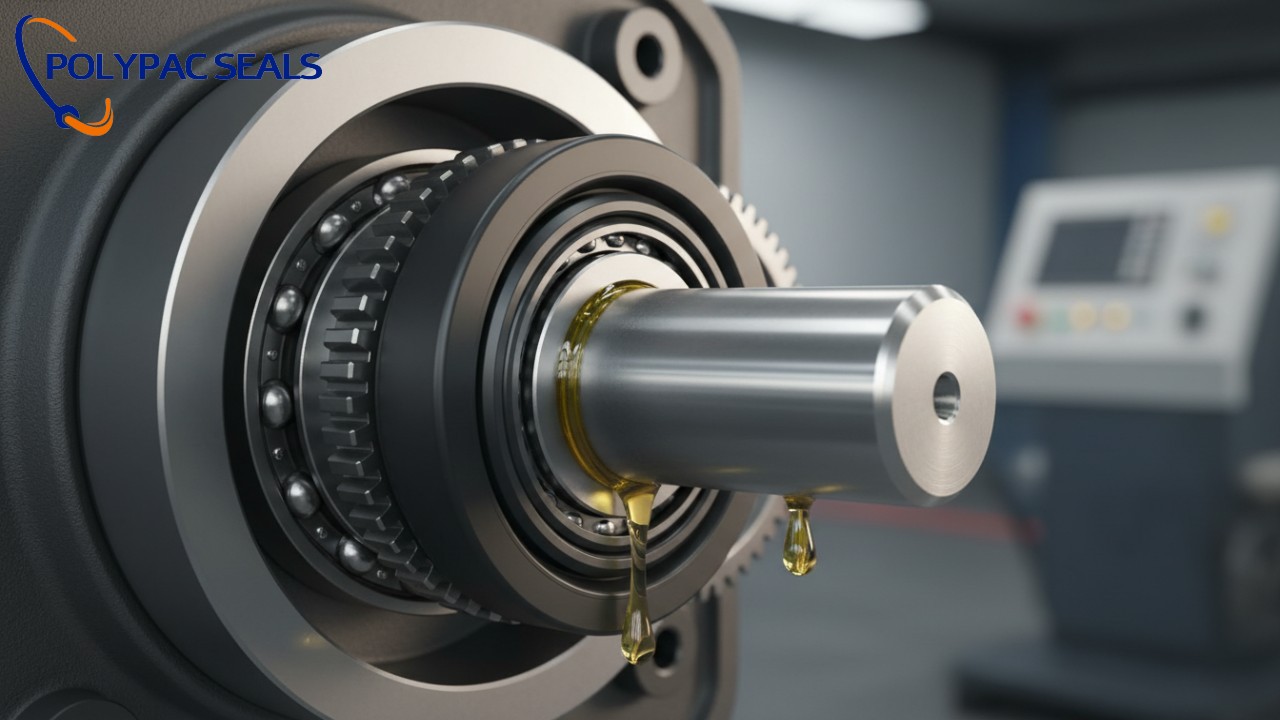

고속 회전식 밀봉 장치 고장의 원인은 무엇입니까?

고속 회전 씰 고장은 주로 다음과 같은 경우에 발생합니다.마찰열 발생씰 립 부분에서 열전도율이 재료의 한계를 초과하면 폴리머가 탄화되어 경화되고 샤프트를 따라가는 능력을 잃게 됩니다.

화학적 비호환성은 잘 알려진 요인이지만, 고속 작동 환경에서 가장 큰 문제는 열을 충분히 빠르게 발산하지 못하는 것입니다. 25m/s를 초과하는 속도에서는 접촉면에서 발생하는 마찰 에너지가 샤프트나 하우징이 이를 방출하는 속도보다 빠르게 작용합니다. 이로 인해 씰 립 온도가 주변 오일 온도보다 훨씬 높아지는 "열적 질식" 현상이 발생합니다. MDPI에서 발표한 연구에 따르면, 고온에서는 마모 메커니즘이 크게 변화하며, 충전재의 균일성에 따라 PTFE 침전물과 같은 물질 전이막이 샤프트를 보호하거나 마모시킬 수 있습니다.

고속 주행 시 흔히 발생하는 고장 유형:

• 탄화:입술이 약해지고 갈라집니다.
• 립 리프트오프:원심력이 밀봉재의 방사형 힘을 극복합니다.
• 그루빙:축은 마모성 입자가 박혀서 마모됩니다.

예측의 물리학: PV 한계를 넘어서

표준 압력-속도(PV) 계산은 다음과 같습니다.후행지표이론적인 최대값을 정의하지만 실시간을 예측하지 못하는 것들마찰열 발생또는 국소적인 열 지연.

실패를 예측하려면 다음을 살펴봐야 합니다.점탄성 이력 현상이는 회전축에 의해 씰에 가해지는 응력과 재질의 반응 사이의 시간차입니다. 고속 회전 시, 축에 미세한 흔들림이라도 발생하면 씰 재질은 초당 수천 번씩 압축되고 반발해야 합니다. 일반적인 엘라스토머는 이러한 "반발 테스트"에서 종종 실패하여 유연한 장벽보다는 고체처럼 작용합니다. 이러한 물리적 불일치로 인해 오일이 씰 립을 통과하게 되는데, 이는 단순한 마모로 오인되는 경우가 많습니다.

고속 주행 시 PV 제한이 실패하는 이유:

1. 열 지연:샤프트는 하우징보다 더 빨리 가열되어 팽창하고, 씰이 이완되기 전에 간섭(마찰)이 증가합니다.
2. 윤활유가 튀어나옴:원심력은 접촉 영역에서 오일을 밀어내어 건식 작동 조건을 생성하지만, PV 차트에서는 이를 윤활 상태라고 가정합니다.
3. 진동 중첩:미세한 축 고조파는 열 발생을 기하급수적으로 증폭시킵니다.

씰 파손이 임박했음을 알리는 3가지 조기 경고 신호

구현하기 위해예측형 씰 유지보수물리적 누출이 발생하기 전에 나타나는 특정 데이터 포인트를 모니터링해야 합니다. 이러한 징후는 치명적인 고장이 발생하기 200~500시간 전에 나타나는 경우가 많습니다.

1. 열 스파이크(미세 변동)

대부분의 시스템은 오일 전체의 온도를 모니터링합니다. 그러나 예측 모델은 씰 하우징에서 발생하는 급격한 국부적 온도 상승을 감지합니다. 시스템 부하와 관계없이 하우징 온도가 지속적으로 상승하는 것은 윤활막이 파괴되고 있음을 나타냅니다.마찰열 발생중대한 국면에 접어들고 있습니다.

2. 진동 고조파

하우징의 고주파 진동 특성 변화는 종종 "스틱-슬립" 마찰이나 립 불안정성을 나타냅니다. 씰 재질이 경화됨에 따라 진동 감쇠 효과가 떨어져 축 소음이 하우징 센서로 더 많이 전달됩니다.

3. 윤활유 변색 ("커피 찌꺼기" 현상)

씰이 누출되기 전에 타버립니다. 윤활유에서 미세한 탄소 입자(코킹)를 분석하는 것은 확실한 선행 지표입니다. 오일 분석 결과 부유하는 탄소 검은 입자가 발견되면 씰 립이 이미 마모되고 있는 것입니다.

재료 과학: 2026년을 위한 장수명 선택

조기 파손을 방지하는 가장 효과적인 방법은 내구성을 고려하여 설계된 재료를 선택하는 것입니다.유체역학적 립 형상또한, 일반적인 엘라스토머 대신 열 전달이 빠른 PTFE 화합물과 같은 재료를 사용할 수 있습니다.

~에폴리팩 산업 기술고속 전기 모터 분야에서 표준 FKM(Viton™) 사용이 크게 감소하는 추세를 보이고 있습니다. FKM은 화학적으로 안정적이지만, 당사의 특수 소재만큼 열전도율이 높지 않습니다.청동으로 채워진또는탄소 충전 PTFE이러한 충전재는 열 전도체 역할을 하여 립에서 열을 빼앗아 하우징으로 전달합니다.

폴리팩의 고속 소재 매트릭스:

• 탄소 충전 PTFE:정전기 방출이 필요한 건식 운전 및 고속 작동 환경에 탁월합니다.
• 청동 충전 PTFE:높은 열전도율과 압축 ​​강도를 지녀 고압, 고속 환경에 이상적입니다.
• 폴리머 충전 PTFE:부드러운 샤프트가 사용되는 극한의 RPM 환경에서 가장 낮은 마찰 계수를 제공합니다.

샤프트 다이내믹스: 보이지 않는 범인

동적 런아웃 분석이는 매우 중요한데, 정적 허용 오차 범위 내에 있는 샤프트라도 20,000RPM에서 충분히 흔들려 씰 립이 표면에서 물리적으로 들릴 수 있기 때문입니다.

ISO 6194-4와 같은 표준에 따르면 고속 회전 시 밀봉 무결성을 유지하려면 동적 런아웃을 0.05mm 미만으로 유지하는 것이 요구되는 경우가 많습니다. 축의 회전 중심이 이동(편심)하면 씰 립이 펌프 역할을 하게 됩니다. 런아웃의 펌핑 속도가 씰의 헬릭스 패턴의 유체역학적 펌핑 속도를 초과하면 누출이 즉시 발생합니다.

예측을 위한 주요 샤프트 매개변수:

• 표면 질감(Rz 대 Ra):표면이 너무 매끄러우면(<0.2 µm Ra) 윤활막을 유지할 수 없고, 너무 거칠면 줄처럼 작용합니다. 오일이 새어 나오는 것을 방지하려면 리드 각도가 0도(플런지 연삭)여야 합니다.
• 조화 진동:씰의 고유 진동수에서 공명하는 샤프트는 "채터링"을 유발하여 몇 분 안에 립을 손상시킵니다.

스마트 밀봉 기술: 미래는 연결되어 있다

통합스마트 밀봉 기술이 방식은 PLC에 실시간 피드백을 제공하기 위해 압전 센서 또는 열전쌍을 씰 글랜드에 직접 내장하는 것을 포함합니다.

2026년까지 "스마트 씰"이 항공우주 및 전기차 분야의 핵심 애플리케이션에서 표준으로 자리 잡을 것으로 예상됩니다. 이러한 시스템은 단순히 밀봉만 하는 것이 아니라, 상태를 보고하고 모니터링합니다.델타-T공정 유체와 씰 립 사이의 온도 차이(델타-T)를 나타냅니다. 델타-T가 커지면 시스템은 씰을 보호하기 위해 모터 속도 또는 냉각 유량을 자동으로 조절할 수 있습니다.

전문가 팁: 고속 밀봉 시 흔히 발생하는 실수

스프링을 과도하게 조이는 경우흔히 사용하는 임시방편은 누수를 막기 위해 더 꽉 조이는 가터 스프링으로 교체하는 것입니다.이렇게 하지 마세요.반경 방향 하중이 증가하면 마찰은 선형적으로 증가하지만 열 발생량은 기하급수적으로 증가합니다. 따라서, 형상 기억 특성을 가진 PTFE를 사용한 스프링 없는 립 디자인을 고려해 보십시오.

주택 공급 확대를 무시함엔지니어들은 축의 팽창을 계산하지만 하우징을 간과하는 경우가 많습니다. 하우징의 팽창이 씰의 외경보다 크면 씰이 보어 안에서 회전하게 됩니다(외경 누출). 금속 케이스의 끼워맞춤 시 하우징 재질(예: 알루미늄 대 강철)의 열팽창 계수를 고려해야 합니다.

표면 마감 관리 소홀선삭 작업으로 인해 "방향성"(선향)이 생긴 샤프트를 사용하면 오일이 씰을 통과하여 새어 나올 수 있습니다. 나선형 선향 자국을 제거하려면 항상 플런지 연삭 또는 연마 작업을 지정하십시오.

결론

고속 회전 씰 고장을 예측하려면 사양서뿐 아니라 물리적 원리까지 고려해야 합니다.열역학, 재료 반응 시간, 그리고샤프트 하모닉스구현함으로써예측형 씰 유지보수동적 런아웃 및 열 스파이크 모니터링과 같은 프로토콜을 적용하고 폴리팩의 PTFE 충전 컴파운드와 같은 고급 소재를 선택하면 밀봉 작업을 유지 관리의 골칫거리에서 신뢰성 자산으로 전환할 수 있습니다.

연락하다폴리팩 산업 기술오늘은 당사의 맞춤형 PTFE 솔루션이 고속 애플리케이션을 최적화하는 데 어떻게 도움이 될 수 있는지 논의하기 위해 왔습니다.
