Materiais avançados para anéis de apoio: além do PTFE para ambientes com temperaturas extremas.

No mundo da vedação de alta pressão e alta temperatura (HPHT), oanel de backupé o herói desconhecido que evita falhas catastróficas. Embora o PTFE virgem tenha sido por muito tempo o padrão da indústria, as aplicações industriais modernas em petróleo e gás e aeroespacial estão elevando as pressões e temperaturas além dos limites físicos dos fluoropolímeros.Polypac Industrial Technology Co., Ltd.,Observamos uma mudança significativa em direção a termoplásticos de alto módulo, projetados para resistir à fluência onde os materiais padrão falham.

Este guia comparaAnéis de apoio PEEK vs. PTFEe descreve os dados de engenharia necessários para selecionar o corretoSoluções de vedação HPHTpara 2026 e anos seguintes.

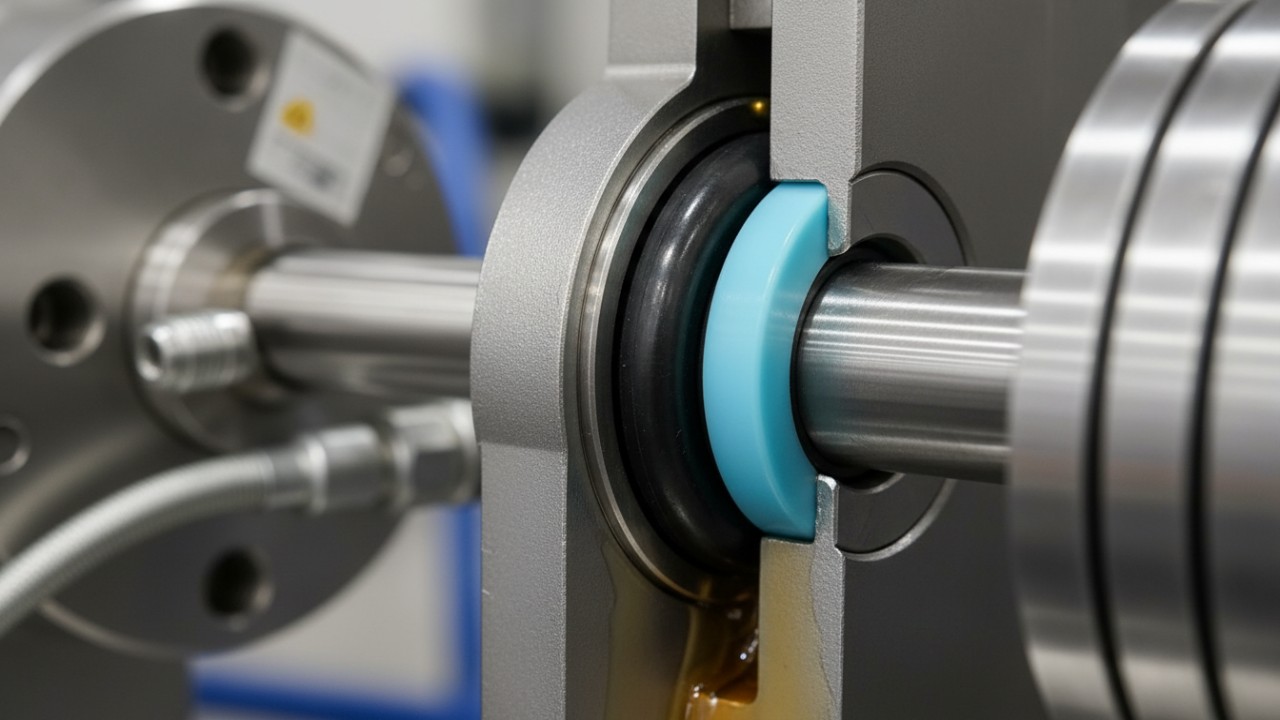

O que é um anel de vedação de reserva e por que ele é essencial?

Um anel de apoio é um anel rígido, não vedante, instalado entre o anel O e a folga de extrusão para evitar que a vedação mais macia flua para o espaço livre sob alta pressão.

Ele atua como uma barreira mecânica. Ao contrário do anel de vedação elastomérico, que proporciona a vedação do fluido, o único propósito do anel de apoio é reduzir a folga efetiva de extrusão. Sem esse suporte, um anel de vedação submetido a pressões acima de 1.500 PSI (dependendo da dureza) se deformará plasticamente na folga do componente, levando a "cortes" ou ruptura completa.

Funções principais:

• Antiextrusão:Impede fisicamente a entrada do anel de vedação na folga.
• Extensão da classificação de pressão:Permite que os anéis de vedação padrão funcionem a pressões superiores a 5.000 PSI.
• Retenção da forma:Mantém a geometria da vedação durante picos de pressão.

O Limite do PTFE: Por que os Materiais Padrão Falham em Temperaturas Extremas

O PTFE virgem padrão falha em ambientes extremos devido ao "escoamento a frio", um fenômeno em que o material se deforma permanentemente sob carga, combinado com um alto coeficiente de expansão térmica.

Embora o PTFE seja quimicamente inerte e tenha baixo atrito, suas propriedades mecânicas se degradam rapidamente com o calor. Os engenheiros devem analisar cuidadosamente...Propriedades do material PTFE preenchidoAo projetar para ambientes acima de 121 °C (250 °F), é importante considerar que o PTFE, de acordo com dados da Ossila, possui uma resistência à tração de aproximadamente 25-35 MPa, enquanto alternativas mais resistentes como o PEEK podem suportar de 90-100 MPa. Além disso, a expansão térmica do PTFE é não linear e drástica, frequentemente fazendo com que o anel se expanda além da capacidade da ranhura, causando travamento ou cisalhamento.

Modos de falha do PTFE:

1. Fluência (Fluxo a Frio):Sob pressão constante, o PTFE "vaza" lentamente para dentro do espaço de extrusão, mesmo abaixo de seu ponto de fusão.
2. Expansão térmica:O PTFE expande-se aproximadamente 10 vezes mais do que o aço, alterando as percentagens de preenchimento das ranhuras.
3. Ruptura por cisalhamento:Em aplicações dinâmicas, o PTFE macio pode se desprender, contaminando o fluido hidráulico.

Além do PTFE: Principais materiais avançados para aplicações em 2026 e além

Para aplicações HPHT, os engenheiros estão migrando para PEEK e poliimida, que oferecem módulo de compressão superior e estabilidade térmica até 500°F+ (260°C+).

Para suportar as forças esmagadoras da perfuração de poços profundos ou da hidráulica aeroespacial,anéis anti-extrusão de alta temperaturadevem manter sua rigidez. EmPolypacUtilizamos uma gama de materiais com cargas — incluindo PTFE com carga de bronze e PTFE com carga de carbono — preenchendo a lacuna entre o PTFE padrão e os termoplásticos de alto desempenho.

1. PEEK (Poliéterétercetona)

O PEEK é o padrão ouro para resistência à extrusão sob alta pressão. Oferece excelente resistência química e um ponto de fusão em torno de 343 °C. É rígido (Shore D 85) e resiste à fluência significativamente melhor do que o PTFE.

• Ideal para:Pressões superiores a 5.000 PSI e temperaturas superiores a 300°F.
• Troca:A rigidez dificulta a instalação em ranhuras fechadas.

2. Poliimida (ex.: Vespel®)

A poliimida é reservada para as condições mais extremas. De acordo com a American Flexible, a poliimida pode suportar temperaturas contínuas de até 260 °C (500 °F) e picos de até 482 °C (900 °F), oferecendo a maior resistência à fluência de qualquer polímero.

• Ideal para:Calor extremo e aplicações criogênicas.
• Troca:Alto custo e natureza frágil.

3. PTFE preenchido (vidro/carbono/bronze)

PolypacSomos especializados nessas misturas. Ao adicionar cargas como fibra de vidro ou bronze ao PTFE, aumentamos a resistência à compressão e reduzimos a fluência, mantendo algumas das vantagens de baixo atrito do polímero base.

• Ideal para:Pressões intermediárias onde o PEEK é muito caro ou muito rígido.

Engenharia da Geometria: Lenço, Espiral ou Sólido?

A geometria do anel de reforço — sólido, com corte em bisel ou espiral — deve ser selecionada com base na rigidez do material e no método de instalação.

Ao passar do PTFE flexível para o PEEK rígido, a capacidade de esticar o anel sobre um pistão ou para dentro de um cilindro desaparece. Um anel de PEEK sólido não pode ser instalado em uma ranhura fechada padrão sem ser danificado.

Guia de Seleção de Geometria:

• Sólido (sem cortes):Proporciona a máxima resistência à extrusão.DevePode ser usado com ferragens bipartidas (prensa-cabos de duas peças) ou ranhuras abertas.
• Corte em viés (corte enviesado):O padrão da indústria para PEEK. Um único corte em ângulo (geralmente de 30° ou 45°) permite que o anel se abra ligeiramente para a instalação. O ângulo garante que a folga seja preenchida de forma eficaz após a instalação.
• Espiral (Contornada):Normalmente usado com PTFE. Assemelha-se a uma bobina achatada (2 voltas). É excelente para compensar grandes variações de temperatura, mas é difícil de usinar a partir de plásticos rígidos.

Dicas de especialistas: Prevenindo falhas em sistemas HPHT

Para evitar falhas na vedação, é necessário calcular com precisão a "folga E" (folga de extrusão), garantindo que ela permaneça dentro dos limites do material na pressão máxima do sistema.

Cálculo da folga de extrusão do anel de vedaçãoé vital. A folga E não é apenas a folga estática; ela inclui o alongamento da parede do cilindro sob pressão e o acúmulo de tolerâncias dos componentes. De acordo com a SKF, a folga máxima de extrusão permitida diminui à medida que a pressão do sistema aumenta. Por exemplo, a 5.000 PSI, um anel de PEEK pode tolerar uma folga de 0,005", enquanto um anel de PTFE falharia com uma folga de 0,002".

Melhores práticas de instalação:

1. Acabamento da superfície:Materiais mais duros, como o PEEK, são menos tolerantes. Certifique-se de que as superfícies metálicas estejam lisas (8-16 RMS) para evitar desgaste.
2. Posicionamento:Instale sempre o anel de reforço no lado de baixa pressão do anel de vedação. Para pressão bidirecional, use dois anéis de reforço (um de cada lado).
3. Crescimento térmico:Calcule a expansão. Se um anel de poliimida se expandir mais rápido que a bucha de aço, pode travar o sistema.

Conclusão e Chamada à Ação

À medida que os setores industriais ultrapassam os limites de profundidade, pressão e calor, depender de anéis de vedação de PTFE padrão torna-se uma desvantagem. A transição para materiais avançados, como PEEK e termoplásticos com carga, garante que suas vedações resistam às condições mais extremas, evitando paradas dispendiosas. Com mais de 10.000 metros quadrados de área de produção e equipamentos de teste especializados,Polypac Industrial Technology Co., Ltd.,é o seu parceiro para soluções de vedação HPHT personalizadas em engenharia.

Entre em contato conosco hoje mesmo para discutir suas necessidades específicas e solicitar uma consultoria sobre materiais.
