Полное руководство по гидравлическим поршневым уплотнениям: повышение производительности и долговечности системы

Введение: Невоспетые герои гидравлических систем

В мире гидравлических систем уплотнения поршней являются важнейшей линией защиты от неэффективности системы и катастрофических отказов. Хотя их часто недооценивают из-за небольших размеров и относительно низкой стоимости, эти компоненты несут огромную ответственность за удержание жидкости под давлением внутри цилиндра, напрямую преобразуя гидравлическую энергию в линейное движение. Согласно недавнему анализу рынка, проведенному компанией SkyQuest, объем мирового рынка гидравлических уплотнений в 2024 году оценивался примерно в 4,8 миллиарда долларов США, что подчеркивает огромные масштабы и зависимость от этих компонентов в строительной, автомобильной и производственной отраслях.

Надлежащая герметизация крайне важна. Данные компании Machinery Lubrication показывают, что утечка всего одной капли в секунду из гидравлической системы приводит к потере 420 галлонов масла в год. Помимо прямых затрат на жидкость, повреждение уплотнения приводит к падению давления, загрязнению окружающей среды и незапланированным простоям. В этом руководстве подробно рассматривается гидравлическая поршневая система уплотнений, включая ее типы, материалы и критерии выбора, что поможет вам повысить надежность системы и обеспечить окупаемость инвестиций.

Что такое гидравлические поршневые уплотнения и как они работают?

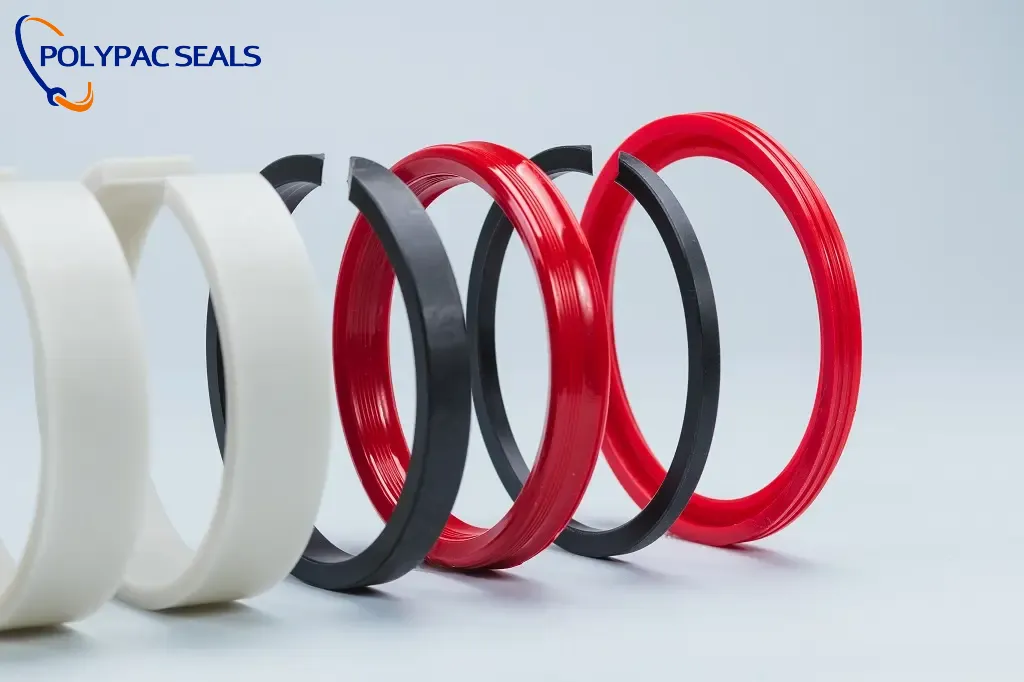

Гидравлические поршневые уплотнения – это динамические уплотнения, устанавливаемые на головку поршня внутри гидравлического цилиндра. Их основная функция – создание герметичного барьера между поршнем и отверстием цилиндра. Уплотняя этот зазор, они предотвращают перетекание гидравлической жидкости через поршень, что приводит к повышению давления с одной стороны поршня и, следовательно, к его движению.

Операционный механизм

В отличие от статических уплотнений (например, уплотнительных колец во фланце), поршневые уплотнения работают в динамической среде, где они должны поддерживать контакт с отверстием цилиндра, скользя при различных скоростях и давлениях. Они основаны нарадиальная интерференция— специальное «сжатие» между кромкой уплотнения и стенкой отверстия — для создания первоначальной герметизации. По мере повышения давления в системе оно активизирует уплотнение, прижимая его плотнее к отверстию и стенкам канавки. Эта автоматическая регулировка позволяет уплотнению эффективно справляться с перепадами давления при условии, что материал и профиль соответствуют условиям эксплуатации.

Расшифровка типов и профилей уплотнений гидравлических поршней

Поршневые уплотнения обычно классифицируются по направлению давления, на которое они рассчитаны. Выбор неправильной категории часто приводит к мгновенному отказу системы.

Гидравлические поршневые уплотнения одностороннего действия

Уплотнения одностороннего действия предназначены для удержания давления только в одном направлении. Они обычно используются в цилиндрах, где обратный ход осуществляется под действием силы тяжести или пружины.

1. Дизайн: Эти уплотнения часто имеют асимметричный профиль с более толстой динамической кромкой, выдерживающей движение, и более тонкой статической кромкой.
2. Приложение: Обычно используется в вертикальных домкратах или простых подъёмных устройствах. Ненапорная сторона часто пропускает тонкий слой смазочной жидкости, который удаляется при обратном ходе.

Гидравлические поршневые уплотнения двустороннего действия

Двухсторонние уплотнения должны выдерживать давление с обеих сторон поршня, приводящего в движение цилиндр как при выдвижении, так и при втягивании.

1. Дизайн: Обычно это симметричные профили. Распространенная конфигурация включает в себя скользящее кольцо (часто из ПТФЭ), подпружиненное эластомерным уплотнительным кольцом (амортизатором). Такое сочетание обеспечивает низкое трение и высокую эффективность уплотнения.
2. Преимущества: Они обеспечивают точное управление цилиндром в обоих направлениях, что делает их стандартом для экскаваторов, машин для литья под давлением и приводов в аэрокосмической отрасли.

Распространенные профили поршневых уплотнений

1. U-чашки: U-образные чашки – настоящая «рабочая лошадка» отрасли. Они имеют U-образный профиль, который восстанавливает форму под давлением. Они универсальны и доступны из различных материалов.
2. Шеврон (V-образные уплотнения): Многокромочные уплотнения, используемые в тяжёлых условиях. Они регулируемые и чрезвычайно устойчивы к загрязнениям.
3. Компактные уплотнения: разработаны для канавок стандарта ISO, где пространство ограничено, часто объединяют уплотнительный элемент с антиэкструзионными кольцами.

Материалы имеют значение: выбор правильного состава

Выбор материала — самый важный фактор, влияющий на эффективность уплотнения. Выбор зависит от типа жидкости, температуры и давления. По словам Парджета, ключевым фактором является понимание соотношения трения и долговечности.

Эластомеры

1. Нитрильный каучук (NBR): Стандарт для гидравлических систем общего назначения, использующих минеральные масла. Устойчив к воздействию температур от -40°C до +100°C, но может страдать от высокого трения и износа при высоких скоростях.
2. Фторэластомеры (FKM/Viton): Необходимы для применения в условиях высоких температур (до 200 °C) и агрессивных жидкостей, хотя они обладают меньшей стойкостью к истиранию, чем полиуретаны.
3. Полиуретан (ТПУ/ПУ): «Золотой стандарт» для сред с высоким давлением и абразивным износом. Современные полиуретаны обладают превосходной прочностью на разрыв и износостойкостью по сравнению с резиной, что делает их идеальными для землеройной техники.

Термопласты

1. ПТФЭ (политетрафторэтилен): известен исключительно низким коэффициентом трения и химической инертностью. Уплотнения из ПТФЭ выдерживают экстремальные температуры (от -200°C до +260°C). Однако чистый ПТФЭ склонен к ползучести (хладотекучести), поэтому его часто заполняют бронзовыми или стекловолоконными волокнами и уплотняют уплотнительным кольцом.
2. Полиамид (нейлон)Благодаря высокой прочности на сжатие и сопротивлению экструзии, этот материал часто используется в качестве опорных и направляющих колец.

Критические факторы выбора оптимальных гидравлических поршневых уплотнений

Чтобы предотвратить преждевременный выход из строя, инженеры должны оценить критерии «STAMPS»: размер, температура, применение, среда, давление и скорость.

Рабочее давление и экструзия

Современные гидравлические системы часто работают при давлении, превышающем 400 бар (5800 фунтов на кв. дюйм). При таком давлении материал уплотнения может выдавливаться в зазор между поршнем и отверстием цилиндра — это состояние разрушения, известное как выдавливание. Чтобы предотвратить это,антиэкструзионные кольца(опорные кольца) из более твёрдых материалов, таких как ацеталь или нейлон, имеют важное значение. Такие стандарты, какИСО 7425-1:2021предоставить точные размеры корпусов поршневых уплотнений, чтобы гарантировать минимальный зазор.

Диапазон температур

Экстремальный холод делает эластомеры хрупкими, что приводит к растрескиванию, а экстремальная жара вызывает их размягчение или химическую деградацию. Для мобильной гидравлики в условиях холодного климата требуются специальные низкотемпературные марки полиуретана или бутадиен-нитрильного каучука (NBR). Напротив, сталелитейные заводы, которым требуются огнестойкие жидкости, часто используют уплотнения из фторкаучука (FKM).

Совместимость с жидкостями

Не все уплотнения совместимы со всеми жидкостями. Например, стандартный полиуретан может быстро разрушаться в водно-гликолевых огнестойких жидкостях (HFC). Всегда сверяйте материал уплотнения с таблицами совместимости, предоставленными производителем жидкости.

Скорость и трение

Высокоскоростные процессы генерируют тепло трения, которое может привести к перегреву кромки уплотнения. В этом случае предпочтительны уплотнения из ПТФЭ благодаря их низким показателям прерывистого скольжения. В то же время, в условиях низких скоростей и больших нагрузок прочность полиуретана играет важнейшую роль.

Установка, обслуживание и устранение неисправностей

Даже самое лучшее уплотнение выйдет из строя при неправильной установке. Удивительно много отказов происходит ещё до запуска машины.

Правильные методы установки

1. Чистота: Убедитесь, что канавка и отверстие идеально чистые. Загрязнение — основная причина отказов гидравлических систем, на которую приходится 80–90% проблем, по данным YorkPMH.
2. Инструменты: Используйте подходящие монтажные конусы и инструменты для расширения. Никогда не используйте острые отвёртки, которые могут повредить кромку уплотнения.
3. Ориентация: В односторонних уплотнениях открытая сторона U-образного уплотнителя должна быть обращена к давлению. Установка уплотнителя в обратном направлении — распространённая ошибка новичков.

Признаки неисправности поршневого уплотнения

1. Внутренний байпас (дрейф): Если цилиндр не может удерживать нагрузку или медленно опускается вниз, вероятно, жидкость протекает через уплотнение поршня.
2. Потеря мощности: Поскольку жидкость обходит уплотнение, система теряет способность создавать максимальное давление.
3. Перегрев: Чрезмерное трение от разбухшего или неправильно установленного уплотнения приводит к выделению тепла, которое можно обнаружить на корпусе цилиндра.

Распространенные причины неудач

1. Экструзия: Уплотнение выглядит «погрызенным» со стороны низкого давления.
2. Тепловая деградация: Уплотнение твердое, хрупкое или треснувшее.
3. Дизельный эффект: Пузырьки воздуха в жидкости быстро сжимаются, что приводит к детонации и сжиганию уплотнительного материала.

Невидимое влияние: как превосходные уплотнения повышают рентабельность инвестиций

Инвестиции в высококачественные поршневые уплотнения — это малозатратная стратегия с высокой окупаемостью.

1. Повышенная эффективность: Герметичное уплотнение гарантирует, что 100% энергии насоса преобразуется в работу, что снижает потребление энергии.
2. Увеличенный срок службы оборудования: Уплотнения часто действуют как «предохранитель» системы. Хорошее уплотнение предотвращает контакт металла с металлом между поршнем и цилиндром. Предотвращая попадание загрязнений в скользящие кольца, вы защищаете дорогостоящий корпус цилиндра.
3. Сокращение времени простоя: Стоимость уплотнения ничтожно мала по сравнению со стоимостью демонтажа цилиндра. Как отмечает компания Machinery Lubrication, устранение утечек может ежегодно экономить промышленным предприятиям миллионы долларов на расходах на жидкости и трудозатратах на техническое обслуживание.

Заключение: Инвестиции в надежность

Гидравлические поршневые уплотнения являются хранителями мощности вашего оборудования. Их выход из строя приводит не только к утечке, но и к потере производительности, угрозе безопасности и снижению прибыли. Понимая нюансы одностороннего и двустороннего действия профилей, выбирая материалы, такие как ПТФЭ или полиуретан, на основе имеющихся данных и соблюдая стандарты монтажа, такие как ISO 7425, вы можете обеспечить более чистую, длительную и эффективную работу ваших гидравлических систем. Отдайте приоритет качественным уплотнительным решениям, чтобы трансформировать вашу стратегию технического обслуживания от реактивного ремонта к проактивному обеспечению надежности.

Часто задаваемые вопросы

Какова основная функция гидравлического поршневого уплотнения?

Основная функция — предотвратить перетекание гидравлической жидкости в головку поршня. Это обеспечивает эффективное нарастание гидравлического давления для выдвижения или втягивания цилиндра, а не простое обтекание поршня.

Каковы основные типы гидравлических поршневых уплотнений?

Две основные категории:Уплотнения одностороннего действия, которые удерживают давление с одного направления, иУплотнения двойного действия, которые герметизируют давление с обеих сторон (выдвижение и втягивание).

Какие материалы обычно используются для уплотнений гидравлических поршней?

Наиболее распространенными материалами являютсяПолиуретан (ПУ)для высокой стойкости к истиранию,Нитрильный каучук (NBR)для общего пользования,ПТФЭдля низкого трения и высокой температуры, а такжеФторэластомеры (FKM)на предмет химической стойкости.

Как выбрать правильное гидравлическое поршневое уплотнение для моего применения?

Необходимо оценить рабочее давление, диапазон температур, тип жидкости и скорость поршня. Также проверьте размеры канавки на соответствие стандартам, таким как ISO 7425, чтобы обеспечить надлежащую посадку.

Каковы признаки выхода из строя уплотнения гидравлического поршня?

Симптомами являются «дрейф» цилиндра (неспособность удерживать нагрузку), снижение рабочей скорости, потеря мощности и чрезмерное выделение тепла в области корпуса цилиндра.

Можно ли использовать гидравлические поршневые уплотнения в пневматических системах?

Как правило, нет. Пневматические уплотнения требуют меньшего трения и других смазочных свойств. Хотя некоторые профили выглядят похожими, материалы и конструкция кромок оптимизированы для воздуха, а не для масла.

В чем разница между статическими и динамическими гидравлическими уплотнениями?

Статические уплотнения (например, уплотнительные кольца крышки) герметизируют неподвижные относительно друг друга детали. Динамические уплотнения (например, поршневые уплотнения) должны обеспечивать герметичность подвижной поверхности, что требует от них способности противостоять трению и износу.

Почему сопротивление выдавливанию важно для поршневых уплотнений?

При высоких давлениях мягкий уплотнительный материал может выдавливаться в зазор между поршнем и стенкой цилиндра. В этом случае уплотнитель будет выгрызен, что приведёт к быстрому выходу из строя. Противовыдавливающие кольца предотвращают это.
