Mükemmel Hidrolik Döner Contayı Seçme Yöntemi: Veriye Dayalı Karar Matrisi

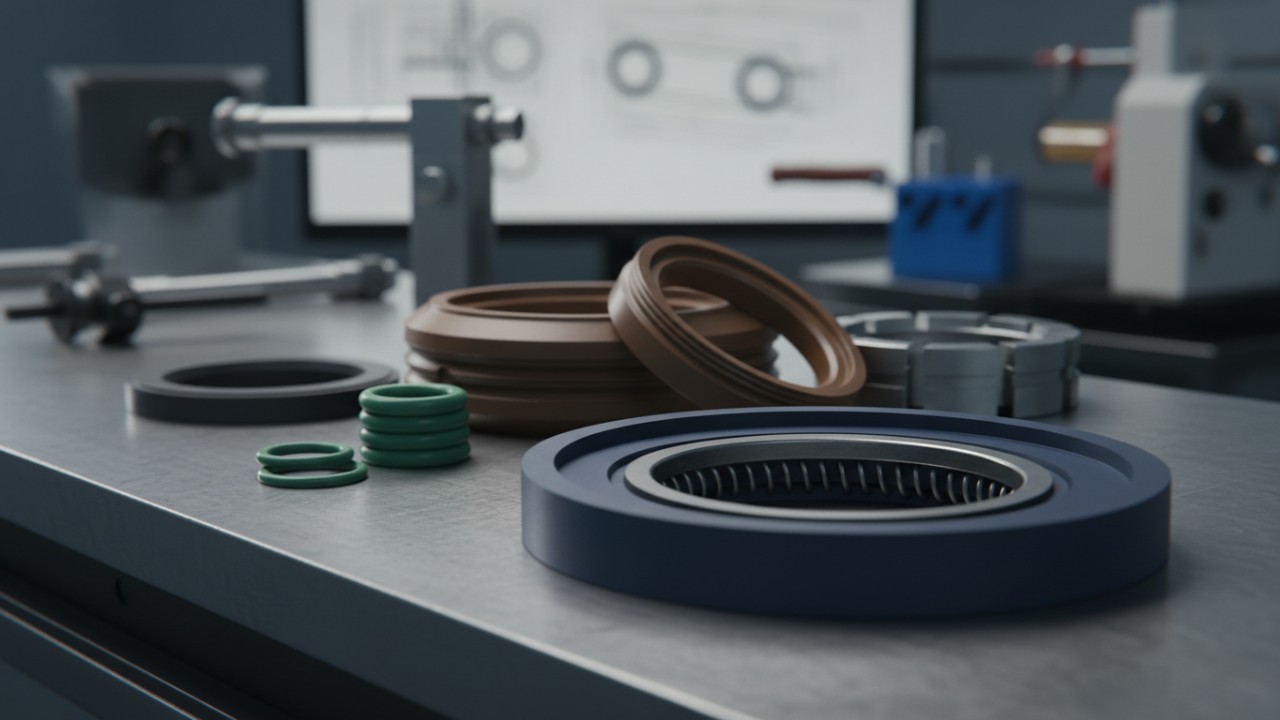

Doğru olanı seçmekhidrolik döner contalarYüksek verimli bir sistem ile felaketle sonuçlanan makine arızası arasındaki fark genellikle budur. Doğrusal bileşenlerin aksine, döner arayüzler sürekli sürtünme ısısı üretir ve bu da standart elastomerleri hızla bozar.

Şu andaPolypac Endüstriyel Teknoloji2008'deki kuruluşumuzdan bu yana 15 yılı aşkın bir süredir dinamik sızdırmazlık çözümlerini mükemmelleştirmek için çalışıyoruz. 10.000 metrekarelik tesisimizde, bu zorlu taleplere dayanacak şekilde tasarlanmış, özel dolgulu PTFE ve polimer contalar üretiyoruz. Bu kılavuz, bu uzmanlığı pratik, veri odaklı bir seçim çerçevesine dönüştürüyor.

Özet: Mühendisler İçin Önemli Noktalar

Başarılı bir döner conta uygulamasını ne tanımlar?Başarı, ısı üretimi (fotovoltaik faktör) ile malzeme termal stabilitesi ve donanım yüzey kalitesi arasında denge kurmaya bağlıdır.

• Isı Yönetimi:Döner contalar, statik contaların karşılaşmadığı benzersiz sürtünme ısısı oluşumunu yönetmeyi gerektirir.
• Kritik Ölçüt:Basınç-Hız (PV) değeri, seçim için en kritik veri noktasıdır.
• Donanım Özellikleri:Mil sertliği (tipik olarak >45 HRC) ve yüzey pürüzlülüğü (Ra 0,2-0,8 µm) contanın ömrünü belirler.
• Maddi Denge:Seçim yapılırken akışkan uyumluluğu ile termal genleşme oranları arasında denge kurulmalıdır.

Hidrolik döner salmastra nedir ve seçimi neden önemlidir?

Hidrolik döner salmastra, dönen bir şaft veya deliğe sahip bir sistemde basınçlı sıvıyı tutmak ve kirleticileri dışarıda tutmak için tasarlanmış dinamik bir bileşendir. O-ringler statik ihtiyaçlar için yeterli olabilirken, döner salmastralar sürekli kayma gerilimine ve "PV etkisine" (Basınç x Hız) dayanmalıdır.

Standart seçim yöntemlerinin başarısız olma nedenleri:Mühendisler, döner uygulamaları genellikle doğrusal uygulamalar gibi ele alarak, sızdırmazlık dudağında oluşan yerel ısı artışını göz ardı ederler. Buna göreCleveland Eyalet ÜniversitesiSürtünme, aşınma ve yağlamanın incelenmesi olan triboloji, yanlış yağlama rejimlerinin anında conta çizilmesine ve sızıntıya yol açması nedeniyle kritik öneme sahiptir. Doğru seçim, sızıntıyı, şaft hasarını ve sıvı kirlenmesini önler.

Veri Odaklı Karar Matrisi: STAMP Yöntemi

Basitleştirmek içindöner şaft keçesi seçimiSTAMP kısaltmasını kullanıyoruz. Bu çerçeve, tasarım aşamasında hiçbir kritik değişkenin gözden kaçırılmamasını sağlar.

1. S - Hız (Sürat):Sürtünme sınırlarını belirlemek için yüzey hızını (m/s) şaft çapına göre hesaplayın. Daha yüksek hızlar, daha düşük sürtünme katsayısına sahip malzemeler gerektirir.
2. T - Sıcaklık:Hem ortam sıcaklığını hem de "dudak altı" sıcaklığını analiz edin. Sürtünme, temas noktası sıcaklığını genel akışkan sıcaklığının 20°C üzerine çıkarabilir.
3. A - Başvuru:Hareket türünü (sürekli veya salınımlı) ve dış ortamı (toz, çamur, su) tanımlayın.
4. M - Medya:Hidrolik sıvılarla (mineral yağlar, biyolojik olarak parçalanabilir esterler veya yangına dayanıklı sıvılar) kimyasal uyumluluğunu doğrulayın.
5. P - Basınç:Sistem basıncındaki ani yükselmeleri tespit edin ve sızdırmazlık profilinin yeterli ekstrüzyon direncine sahip olduğundan emin olun.

PV Sınırının Hesaplanması: Sızdırmazlığın Arkasındaki Matematik

Fotovoltaik faktör nedir?PV faktörü, çalışma basıncı (P) ve yüzey hızı (V)'nin çarpımı olup, sızdırmazlık arayüzündeki enerji yoğunluğunu temsil eder.

PV Faktörü Hesaplama Formülü:

$$PV = Basınç (Bar/MPa) \times Hız (m/s)$$

PV faktörü hesaplamasıBu çok önemlidir çünkü her malzemenin bir termal sınırı vardır. Uygulamanızın PV değeri malzemenin kapasitesini aşarsa, contada hızlı termal bozulma ve dudak sertleşmesi meydana gelir.

• Standart Bölgeler:Düşük PV değerleri, standart NBR veya PU contaların kullanılmasına olanak tanır.
• Yüksek Performans Alanları:PV değerleri yükseldikçe, ısıyı dağıtmak için özel dolgulu PTFE veya özel polimer karışımları gereklidir.
• Tahmin Modellemesi:Polypac'ın mühendislik ekibi, yüksek yük uygulamaları için güvenlik marjlarını hesaplamak üzere gelişmiş modelleme yöntemleri kullanıyor ve bu sayede şunları sağlıyor:dinamik sızdırmazlık çözümleriStres altında dayanmak.

Donanım Arayüzü: Mil Sertliği ve Yüzey İşlemesi

Sızdırmazlık malzemesinin kalitesi, üzerinde çalıştığı yüzeyin kalitesiyle doğru orantılıdır. Çok yumuşak veya çok pürüzlü bir mil, en gelişmiş sızdırmazlık malzemelerini bile tahrip edebilir.

• Sertlik:Millerin genellikle minimum 45-60 HRC sertliğe sahip olması gerekir. Bu, sızdırmazlık dudağının (özellikle cam elyaf takviyeli PTFE'nin) metalde oluklar açmasını önler.
• Yüzey Pürüzlülüğü (İşaretleme):"Goldilocks" bölgesini yakalamalısınız. Ra 0,2 ila 0,8 µm'lik bir yüzey pürüzlülüğü, aşınmaya neden olmadan yağlama için yeterli miktarda yağ tutar. Araştırma:Kalsi MühendislikBu durum, şaft üzerindeki spiral izlerin (işleme sonucu oluşan helisel izler) sistemden sıvıyı aktif olarak dışarı pompalayarak gizemli sızıntılara neden olabileceğini vurgulamaktadır.
• Çıkış:Boşluk oluşumunu önlemek için Toplam Belirtilen Salınımı (TIR) ​​yönetin.

Malzeme Seçim Kılavuzu: Uygun Bileşiği Seçme

Doğru bileşiği seçmek, işimizin özüdür.conta malzemesi uyumluluk tablosuPolypac, gelişmiş dolgulu PTFE kaliteleri de dahil olmak üzere, özelleştirilmiş sızdırmazlık çözümleri geliştirme konusunda uzmanlaşmıştır.

• NBR (Nitril):
• En iyisi:Uygun maliyetli standart uygulamalar.
• Sınırlar:Düşük basınç, mineral yağlar, -30°C ila +100°C.
• FKM (Viton):
• En iyisi:Yüksek ısı (>200°C) ve aşındırıcı kimyasallar.
• Sınırlar:PTFE'ye göre daha yüksek sürtünme katsayısı.
• PTFE (Teflon):
• En iyisi:Yüksek hızlı, kuru çalışma veya yüksek basınçlı döner uygulamalar.
• Polypac Uzmanlığı:2008 yılından beri bronz dolgulu, karbon dolgulu ve MoS2 dolgulu ürünler üretiyoruz.₂-Üstün aşınma direnci için PTFE dolgulu.
• Poliüretan (H-PU):
• En iyisi:Hidroliz direnci gerektiren ağır hizmet tipi inşaat ekipmanları.

2026 Trendleri: Döner Sızdırmazlık Sistemlerinin Geleceği

2026'ya doğru ilerlerken, sektör daha akıllı ve sürdürülebilir bileşenlere doğru kayıyor.

1. Akıllı Contalar:Aşınma ve sıcaklığı gerçek zamanlı olarak izlemek için gömülü sensörlerin entegrasyonu.
2. Çevre Dostu Malzemeler:Biyolojik olarak parçalanabilir hidrolik sıvılarla uyumlu, biyolojik bazlı polimerlere doğru bir yönelim.
3. 3D Baskılı Prototip Üretimi:Seri üretime geçmeden önce test amacıyla özel döner profillerin hızlı üretimi.
4. Yüzey Dokulandırma:Hidrodinamik yağlama katmanlarını iyileştirmek için mikro çukurlaştırılmış conta dudakları.

Uzman Tavsiyeleri: Kaçınılması Gereken Yaygın Hatalar

Doğru veriler kullanılmış olsa bile, kurulum ve bakım hataları arızaya yol açabilir.

• Kurulum Araçlarını Göz Ardı Etme:Montaj manşonunun kullanılmaması, çalışma başlamadan önce şaftın kamalı millerinde veya kama yuvalarında sızdırmazlık dudağına sıklıkla zarar verir.
• Dudak Altı Sıcaklığını Gözden Kaçırmak:Sadece genel akışkan sıcaklığına güvenmek ve temas noktasındaki yerel ısıyı göz ardı etmek ölümcül bir hatadır.
• Contaların Yeniden Kullanılması:Döner contayı çıkardıktan sonra asla tekrar takmayın; mikroskobik deformasyon contanın işlevini bozabilir.
• Depolamayı İhmal Etmek:Contaların güneş ışığına (UV) veya ozon kaynaklarının (elektrik motorları) yakınında saklanması, kullanımdan önce elastomerlerin bozulmasına neden olur.

Sıkça Sorulan Sorular (SSS)

Hidrolik döner salmastra için PV limitini nasıl hesaplarım?

Sistem basıncını (bar veya MPa cinsinden) şaft yüzey hızıyla (m/s cinsinden) çarpın. Bu sonucu malzemenin özel PV limitiyle karşılaştırın. Hesaplanan PV limiti aşarsa, yüksek performanslı PTFE veya özel kompozitlere geçin.

Döner ve pistonlu hidrolik salmastralar arasındaki fark nedir?

Döner contalar, şaft üzerindeki tek bir bantta sürekli sürtünme ve ısı yoğunlaşmasını sağlarken, pistonlu contalar aşınmayı daha uzun bir stroka dağıtır. Döner contalar, yağlayıcıyı sıvı tarafına geri pompalamak için özel dudak geometrilerine ihtiyaç duyar.

Yüksek hızlı döner hidrolik salmastralar için en iyi malzeme hangisidir?

Dolgulu PTFE, son derece düşük sürtünme katsayısı nedeniyle genellikle yüksek hızlar için en iyi seçimdir. FKM ısıya iyi dayanırken, daha fazla sürtünme yaratır. Isı üretimi nedeniyle çok yüksek hızlar için standart NBR'den kaçının.

Mil yüzeyinin pürüzlülüğü döner salmastra ömrünü nasıl etkiler?

İdeal aralık Ra 0,2 ila 0,8 µm'dir. Çok pürüzlü bir yüzey törpü gibi davranırken, çok pürüzsüz bir yüzey yağlama için gerekli olan mikroskobik yağ filmini tutamaz ve bu da kuru çalışmaya yol açar.

Hidrolik döner salmastralarda erken arızaya ne sebep olur?

En yaygın nedenler aşırı ısı üretimi (alt dudak sıcaklığı), uyumsuz sıvıların şişmeye neden olması, yanlış montaj sonucu dudağa zarar verilmesi veya şaftın salınımının contanın esnekliğini aşması olabilir.

Sonuç ve Eylem Çağrısı

Mükemmel hidrolik döner salmastrayı seçmek, triboloji, malzeme bilimi ve hassas donanım özelliklerinin incelikli bir dengesini gerektirir. Mühendisler, STAMP matrisini kullanarak ve PV limitlerini hesaplayarak kullanım ömrünü tahmin edebilir ve maliyetli arıza sürelerini önleyebilirler.PolipakÜniversiteler ve araştırma kurumlarıyla olan işbirliklerimiz, dolgulu PTFE ve özel kauçuk contalarımızın en yüksek endüstri standartlarını karşılamasını sağlamaktadır.

İhtiyaçlarınızı görüşmek ve ücretsiz danışmanlık hizmeti almak için bugün Polypac Industrial Technology ile iletişime geçin.
